Czy zawór antyskażeniowy można montować pionowo? Sprawdź!

Montaż zaworów antyskażeniowych to kluczowy element każdej instalacji wodociągowej, a jego prawidłowe wykonanie ma bezpośredni wpływ na bezpieczeństwo i jakość wody pitnej. Jednym z najczęściej pojawiających się pytań wśród instalatorów jest możliwość montażu tych urządzeń w pozycji pionowej. Ten artykuł dostarczy kompleksowych informacji na ten temat, wyjaśniając, od czego zależy taka możliwość, jakie są kluczowe zasady i jak uniknąć kosztownych błędów.

Montaż zaworu antyskażeniowego w pionie: tak czy nie? Kluczowe zasady, które musisz znać

Kwestia montażu zaworu antyskażeniowego w pionie nie ma jednoznacznej odpowiedzi "tak" lub "nie", ponieważ jest uzależniona od wielu czynników. Kluczowe jest zrozumienie, że tak, niektóre zawory antyskażeniowe można montować w pionie, ale nie jest to regułą uniwersalną dla wszystkich modeli. Decyzja o pionowym montażu musi być zawsze poparta szczegółową analizą typu zaworu, jego konstrukcji oraz, co najważniejsze, zaleceń producenta.

Krótka odpowiedź na palące pytanie instalatorów

Dla instalatorów poszukujących szybkiej i konkretnej odpowiedzi: tak, montaż pionowy jest możliwy, ale wyłącznie dla zaworów, które są do tego przystosowane i których producent wyraźnie dopuszcza taką pozycję instalacji. Zawsze należy traktować to jako wyjątek od reguły, a nie domyślną opcję.

Dlaczego pozycja montażu to coś więcej niż tylko kwestia wygody?

Pozycja montażu zaworu antyskażeniowego to nie tylko kwestia estetyki czy wygody instalatora. Ma ona fundamentalne znaczenie dla prawidłowego działania urządzenia, a co za tym idzie dla skutecznej ochrony wody pitnej przed zanieczyszczeniem. Wewnętrzne mechanizmy zaworu, takie jak grzybki czy sprężyny, są często projektowane do pracy w określonej orientacji, wykorzystując grawitację i dynamikę przepływu wody. Nieprawidłowy montaż może prowadzić do:

• Nieskuteczności ochrony: Zawór może nie zadziałać w krytycznej sytuacji, umożliwiając cofnięcie się zanieczyszczonej wody do sieci.
• Utraty gwarancji: Producenci jasno określają warunki montażu, a ich naruszenie skutkuje utratą uprawnień gwarancyjnych.
• Problemów z odbiorem technicznym: Instalacja niezgodna z normami i zaleceniami producenta nie zostanie dopuszczona do użytku.
• Trudności w serwisowaniu: Niewłaściwa pozycja może utrudniać lub uniemożliwiać przeglądy i konserwację.

Rodzaj zaworu a montaż w pionie – nie każdy model jest do tego stworzony

Kluczem do zrozumienia możliwości montażu pionowego jest znajomość typów zaworów antyskażeniowych i ich specyfiki. Różne rodziny zaworów, takie jak EA, BA czy CA, mają odmienne konstrukcje i w konsekwencji różne wymagania dotyczące pozycji pracy.

Zawory rodziny EA: najczęstszy kandydat do montażu pionowego

Zawory zwrotne antyskażeniowe typu EA (np. zawory zwrotne z podwójnym grzybkiem) są często projektowane w sposób, który dopuszcza ich montaż w pozycji pionowej. Warunkiem jest jednak niemal zawsze przepływ medium z dołu do góry. Taki kierunek przepływu wspiera działanie wewnętrznych mechanizmów zaworu, wykorzystując siłę grawitacji do zamykania grzybka w przypadku spadku ciśnienia. Warto jednak pamiętać, że nawet w tej rodzinie zaworów mogą występować modele przeznaczone wyłącznie do montażu poziomego, dlatego zawsze należy zweryfikować instrukcję producenta.

Zawory rodziny BA: dlaczego większość z nich woli pozycję poziomą?

Zawory typu BA, czyli izolatory przepływów zwrotnych z redukowanym ciśnieniem w strefie pośredniej, są znacznie bardziej skomplikowane konstrukcyjnie niż zawory EA. Ich działanie opiera się na precyzyjnej równowadze ciśnień i odpowiednim drenażu strefy pośredniej. Z tego powodu większość zaworów BA wymaga montażu w pozycji poziomej. W tej orientacji zapewniona jest prawidłowa praca zaworów zwrotnych, komory pośredniej oraz zaworu spustowego, który odpowiada za odprowadzanie wody w przypadku awarii. Istnieją jednak specjalne modele zaworów BA, które dzięki zmodyfikowanej konstrukcji są dopuszczone do pracy w pionie, ale są to rozwiązania rzadsze i zawsze wyraźnie oznaczone przez producenta.

Zawory rodziny CA i inne typy: na co zwrócić uwagę?

Inne typy zaworów antyskażeniowych, takie jak zawory typu CA (izolatory przepływów zwrotnych z możliwością kontroli), również mają swoje specyficzne wymagania montażowe. Zazwyczaj, podobnie jak w przypadku zaworów BA, preferowana jest pozycja pozioma, choć i tutaj mogą pojawić się wyjątki. Kluczowe jest, aby zawsze traktować instrukcję producenta jako nadrzędne źródło informacji. Bez względu na typ zaworu, niezastosowanie się do zaleceń producenta może prowadzić do nieprawidłowego działania zabezpieczenia i utraty jego funkcji ochronnej.

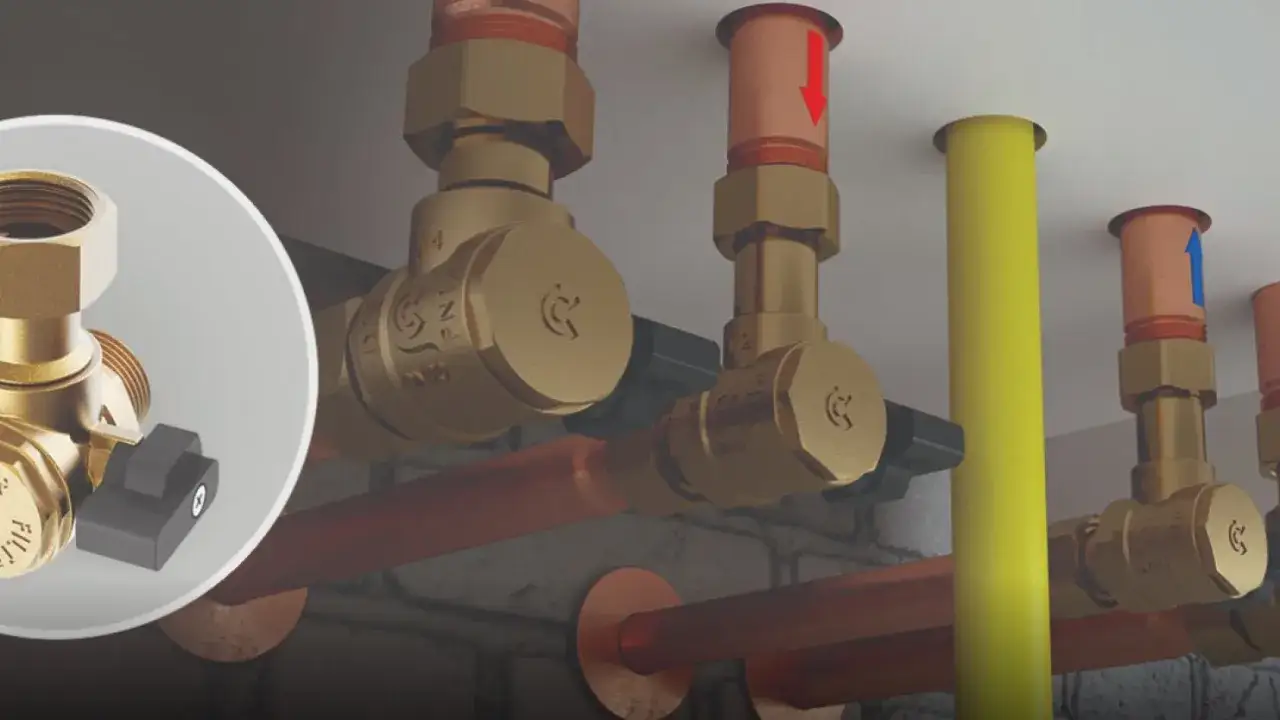

Jak upewnić się, że Twój zawór może pracować w pionie? Poradnik krok po kroku

Aby mieć pewność, że montaż zaworu antyskażeniowego w pionie zostanie wykonany prawidłowo i zgodnie z wymogami, należy postępować według sprawdzonych zasad. Poniższy poradnik krok po kroku pomoże w weryfikacji i prawidłowej instalacji.

1. Krok 1: Sprawdź oznaczenia na korpusie zaworu – strzałka to Twój drogowskaz

   Zanim przystąpisz do montażu, dokładnie obejrzyj korpus zaworu. Producenci umieszczają na nim kluczowe informacje. Najważniejszym oznaczeniem jest strzałka wskazująca prawidłowy kierunek przepływu wody. Niekiedy na korpusie mogą znajdować się również dodatkowe symbole lub piktogramy informujące o dopuszczalnych pozycjach montażu (np. pionowo, poziomo, pod kątem). Jeśli nie ma wyraźnego oznaczenia dopuszczającego montaż pionowy, należy zachować ostrożność i przejść do kolejnego kroku.

2. Krok 2: Przeczytaj instrukcję producenta (DTR) – to Twoja ostateczna wyrocznia

   Niezależnie od oznaczeń na korpusie, dokumentacja techniczno-ruchowa (DTR) lub instrukcja instalacji dostarczona przez producenta jest absolutnie wiążąca i stanowi ostateczną wyrocznię. To w niej znajdziesz szczegółowe informacje na temat dopuszczalnych pozycji montażu, warunków pracy, wymagań serwisowych oraz ewentualnych ograniczeń. Niezastosowanie się do zaleceń producenta skutkuje nie tylko utratą gwarancji, ale przede wszystkim ryzykiem nieprawidłowego działania zaworu i brakiem skutecznej ochrony instalacji. Przykładowo, według danych Jafar.com.pl, karty katalogowe jasno określają dopuszczalne pozycje montażu dla ich produktów.

3. Krok 3: Zawsze pamiętaj o kierunku przepływu "z dołu do góry"

   Jeśli instrukcja producenta dopuszcza montaż pionowy, niemal zawsze będzie to związane z precyzyjnie określonym kierunkiem przepływu wody. W zdecydowanej większości przypadków dla zaworów montowanych pionowo woda musi przepływać z dołu do góry. Taki kierunek przepływu jest kluczowy dla właściwej pracy wewnętrznych mechanizmów zaworu, które często wykorzystują grawitację do wspomagania zamykania lub otwierania elementów. Odwrócenie kierunku przepływu może całkowicie zniweczyć funkcję antyskażeniową zaworu.

Najczęstsze błędy przy montażu pionowym i ich kosztowne konsekwencje

Nawet doświadczeni instalatorzy mogą popełnić błędy przy montażu zaworów antyskażeniowych w pionie, zwłaszcza jeśli nie zapoznają się dokładnie z dokumentacją. Konsekwencje takich pomyłek mogą być poważne, od utraty gwarancji po zagrożenie dla zdrowia użytkowników wody.

• Błąd nr 1: Montaż zaworu przeznaczonego do pracy w poziomie

  To najczęstszy błąd. Instalator, nie sprawdzając specyfikacji, montuje w pionie zawór, który został zaprojektowany wyłącznie do pracy poziomej (np. większość zaworów typu BA). Skutkiem jest nieprawidłowe działanie zaworu, a w skrajnych przypadkach jego całkowita nieskuteczność. Mechanizmy wewnętrzne, takie jak zawory spustowe w strefie pośredniej, mogą nie działać poprawnie pod wpływem grawitacji, co prowadzi do braku ochrony przed przepływem zwrotnym.

• Błąd nr 2: Odwrócenie kierunku przepływu – dlaczego to krytyczna pomyłka?

  Nawet jeśli zawór jest przeznaczony do montażu pionowego, ale zostanie zainstalowany z odwróconym kierunkiem przepływu (np. woda płynie z góry na dół, zamiast z dołu na górę), jego funkcja antyskażeniowa zostanie zaburzona lub całkowicie uniemożliwiona. Wiele zaworów zwrotnych opiera swoje działanie na grawitacji i ciśnieniu, które w niewłaściwym kierunku przepływu mogą działać przeciwko zamierzonemu celowi. To krytyczna pomyłka, która sprawia, że zawór staje się bezużyteczny jako zabezpieczenie.

• Błąd nr 3: Brak dostępu do zaworu na potrzeby serwisu i kontroli

  Zawory antyskażeniowe, zwłaszcza te bardziej złożone (np. BA), wymagają regularnych przeglądów, konserwacji i testów. Montaż zaworu w trudno dostępnym miejscu, np. w ciasnej wnęce, za stałą zabudową czy zbyt blisko innych elementów instalacji, uniemożliwia prawidłowe przeprowadzenie tych czynności. Zgodnie z normą PN-EN 1717 oraz warunkami technicznymi, miejsce montażu musi zapewniać łatwy dostęp do kontroli, konserwacji i ewentualnego poboru próbek wody. Brak dostępu może skutkować problemami z odbiorem instalacji i jej późniejszym utrzymaniem.

Montaż zgodny z prawem – co mówią norma PN-EN 1717 i warunki techniczne?

Prawidłowy montaż zaworów antyskażeniowych to nie tylko kwestia technicznej poprawności, ale także zgodności z obowiązującymi przepisami prawa i normami. Ignorowanie tych wymogów może prowadzić do poważnych konsekwencji prawnych i finansowych.

Obowiązek ochrony wody pitnej a rola prawidłowej instalacji

Obowiązek stosowania i prawidłowego montażu zaworów antyskażeniowych wynika bezpośrednio z Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, a także z kluczowej dla tej dziedziny normy PN-EN 1717 "Ochrona przed zanieczyszczeniem wody pitnej w instalacjach wodociągowych i ogólne wymagania dotyczące urządzeń zapobiegających zanieczyszczeniom przez przepływ zwrotny". Norma ta szczegółowo określa wymagania dotyczące ochrony wody pitnej przed wtórnym zanieczyszczeniem i wskazuje, że prawidłowy montaż jest absolutnie kluczowy dla skuteczności tej ochrony. Zawory antyskażeniowe są barierą, która zapobiega cofaniu się zanieczyszczonej wody (np. z instalacji grzewczej, technologicznej czy ogrodowej) do sieci wodociągowej, chroniąc tym samym zdrowie publiczne.

Konsekwencje braku odbioru instalacji z powodu błędnie zamontowanego zaworu

Jedną z najbardziej dotkliwych konsekwencji nieprawidłowego montażu zaworu antyskażeniowego jest brak odbioru technicznego instalacji. Inspektor nadzoru lub przedstawiciel zakładu wodociągowego, stwierdzając niezgodność z normami (np. PN-EN 1717) lub zaleceniami producenta, ma prawo odmówić odbioru. Oznacza to, że budynek lub jego część nie może być legalnie podłączony do sieci wodociągowej lub użytkowany, co generuje dodatkowe koszty, opóźnienia i konieczność poprawek. Podstawowym miejscem montażu zaworu antyskażeniowego jest odcinek za wodomierzem głównym, od strony instalacji wewnętrznej budynku, a jego prawidłowa instalacja jest warunkiem sine qua non.

Pionowy montaż w praktyce – checklista dla instalatora

Aby zminimalizować ryzyko błędów i zapewnić prawidłowe działanie zaworu antyskażeniowego zamontowanego w pionie, zawsze warto skorzystać z poniższej checklisty. Pomoże ona upewnić się, że wszystkie kluczowe aspekty zostały uwzględnione.

1. Czy na pewno zidentyfikowałem typ zaworu (EA, BA, etc.)?

   Upewnij się, że znasz dokładny typ zaworu, który instalujesz. Różne rodziny mają różne wymagania montażowe.

2. Czy sprawdziłem w dokumentacji dopuszczalną pozycję pracy?

   Zawsze konsultuj DTR lub instrukcję producenta. To jedyne wiarygodne źródło informacji o dopuszczalnych pozycjach montażu.

3. Czy zapewniłem prawidłowy kierunek przepływu (dół-góra)?

   Dla większości zaworów dopuszczonych do montażu pionowego, przepływ wody musi odbywać się z dołu do góry. Sprawdź strzałkę na korpusie.

4. Przeczytaj również: Jak zamontować rurę do okapu i uniknąć najczęstszych błędów

   Czy zostawiłem wystarczająco miejsca na przyszłe przeglądy techniczne?

   Upewnij się, że zawór jest łatwo dostępny dla kontroli, konserwacji i ewentualnego poboru próbek wody, zgodnie z wymogami normatywnymi.
