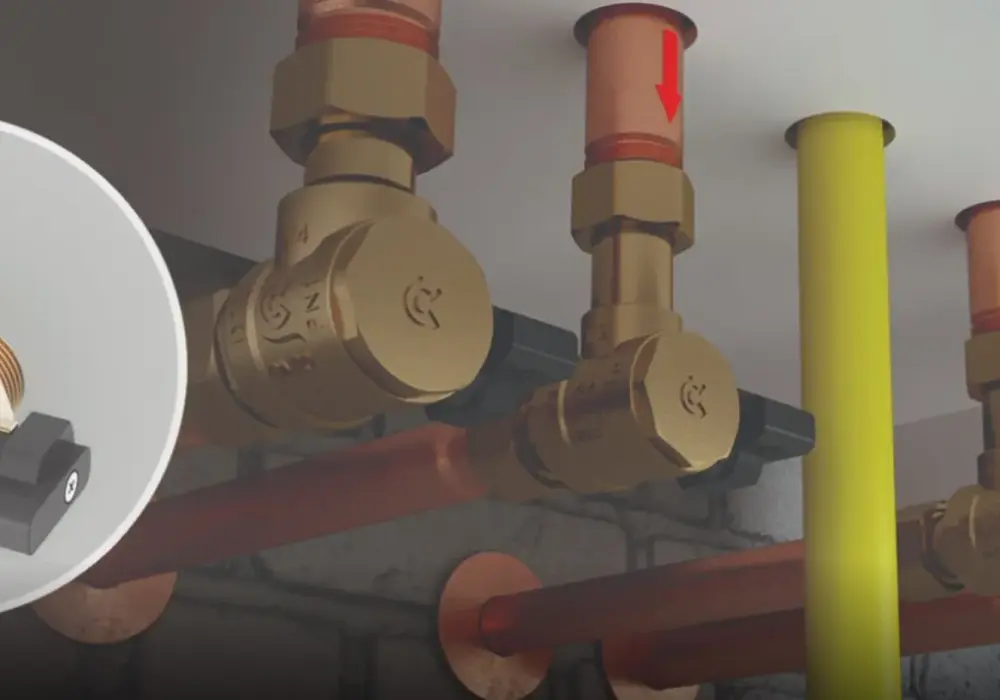

Samodzielny montaż zaworu antyskażeniowego: Poradnik krok po kroku

Samodzielny montaż zaworu antyskażeniowego może wydawać się skomplikowany, ale jest to kluczowy krok w zapewnieniu bezpieczeństwa wody pitnej w Twoim domu i zgodności z obowiązującymi przepisami. Ten kompleksowy poradnik przeprowadzi Cię przez cały proces, od wyboru odpowiedniego urządzenia, przez jego instalację, aż po weryfikację poprawności działania. Dzięki niemu dowiesz się, gdzie zamontować zawór i dlaczego jest to tak ważne dla ochrony Twojego zdrowia i sieci wodociągowej.

Dlaczego montaż zaworu antyskażeniowego to Twój obowiązek? Klucz do bezpieczeństwa wody pitnej

Zawór antyskażeniowy, znany również jako zawór zwrotny antyskażeniowy, to niewielkie, ale niezwykle ważne urządzenie w każdej instalacji wodnej. Jego podstawową funkcją jest zapobieganie cofaniu się zanieczyszczonej wody z instalacji wewnętrznej budynku do publicznej sieci wodociągowej. Wyobraź sobie sytuację, w której ciśnienie w sieci nagle spada bez zaworu antyskażeniowego, woda z Twoich rur, potencjalnie zawierająca resztki detergentów, zanieczyszczenia z urządzeń sanitarnych czy nawet bakterie, mogłaby wrócić do systemu, z którego czerpią wodę inni użytkownicy. To bezpośrednie zagrożenie dla zdrowia publicznego, które może prowadzić do poważnych chorób. Dlatego też, ochrona sieci wodociągowej przed wtórnym zanieczyszczeniem jest priorytetem.

Zjawisko przepływu zwrotnego (ang. backflow) to nic innego jak niepożądane cofanie się wody w instalacji. Może ono nastąpić z wielu przyczyn, takich jak nagły spadek ciśnienia w sieci wodociągowej (np. podczas prac konserwacyjnych, awarii hydrantu czy pożaru), działanie pomp w instalacjach wewnętrznych, czy nawet zmiany temperatury powodujące rozszerzanie się wody. Kiedy dochodzi do przepływu zwrotnego, zanieczyszczona woda z instalacji wewnętrznej, która mogła mieć kontakt z różnymi substancjami chemicznymi lub biologicznymi, jest zasysana z powrotem do sieci. To stwarza realne ryzyko skażenia wody pitnej, która trafia do naszych kranów, zagrażając zdrowiu wszystkich użytkowników sieci.

W Polsce montaż zaworu antyskażeniowego jest nie tylko kwestią dobrej praktyki, ale przede wszystkim obowiązkiem prawnym. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz normą PN-EN 1717: 2003 "Ochrona wody do picia i instalacji wodociągowych do celów spożywczych wewnątrz budynków przed zanieczyszczeniem", każdy właściciel nieruchomości podłączonej do sieci wodociągowej musi zapewnić odpowiednie zabezpieczenia. Według danych Aquanet, przepisy te mają na celu zapewnienie najwyższych standardów higieny i bezpieczeństwa wody dostarczanej do odbiorców. Niestosowanie się do tych wymogów może skutkować nałożeniem kar i koniecznością doprowadzenia instalacji do stanu zgodnego z prawem.

Gdzie dokładnie zamontować zawór antyskażeniowy? Kluczowa lokalizacja w instalacji

Kluczową lokalizacją dla montażu zaworu antyskażeniowego jest miejsce bezpośrednio za każdym zestawem wodomierza głównego, od strony instalacji wewnętrznej budynku. Taka pozycja gwarantuje, że cała woda dostarczana do nieruchomości musi przejść przez zawór, zanim trafi do wewnętrznej sieci. Jest to fundamentalne dla ochrony publicznej sieci wodociągowej, ponieważ zapobiega cofaniu się potencjalnie zanieczyszczonej wody z prywatnej instalacji do wspólnego systemu. Zapewnia to bezpieczeństwo nie tylko dla domowników, ale także dla sąsiadów i całego systemu dystrybucji wody.

Co do pozycji montażu, zawory antyskażeniowe są zazwyczaj projektowane tak, aby można je było instalować zarówno w układzie pionowym, jak i poziomym. Jednakże, w przypadku montażu pionowego, niezwykle ważne jest, aby przepływ wody odbywał się zawsze z dołu do góry. Ta orientacja zapewnia prawidłowe działanie mechanizmu zaworu i jego skuteczne zabezpieczenie przed przepływem zwrotnym. Montaż w pozycji poziomej jest zazwyczaj mniej problematyczny pod względem kierunku przepływu, ale zawsze należy upewnić się, że strzałka na korpusie zaworu jest zgodna z kierunkiem przepływu wody.

W niektórych przypadkach, przepisy lub specyfika instalacji mogą wymagać zastosowania dodatkowych zaworów antyskażeniowych. Dotyczy to sytuacji, gdy na instalacji wewnętrznej istnieją punkty o podwyższonym ryzyku skażenia. Przykłady obejmują odgałęzienia zasilające systemy nawadniania ogrodu (gdzie woda może mieć kontakt z nawozami i środkami ochrony roślin), instalacje grzewcze (szczególnie te z dodatkami chemicznymi), a także punkty czerpalne w przemyśle, laboratoriach czy placówkach medycznych, gdzie ryzyko kontaminacji jest znacznie wyższe.

Wybór idealnego zaworu: Czym różnią się typy BA, CA i EA?

Wybór odpowiedniego zaworu antyskażeniowego jest kluczowy dla zapewnienia skutecznej ochrony i zgodności z przepisami. Różne typy zaworów są zaprojektowane do różnych poziomów ryzyka skażenia, co pozwala na dopasowanie zabezpieczenia do konkretnych potrzeb instalacji.

Zawory typu EA to zawory zwrotne antyskażeniowe z możliwością nadzoru. Są one stosowane w sytuacjach, gdzie ryzyko skażenia jest uznawane za niższe. Ich konstrukcja umożliwia łatwą kontrolę działania i konserwację, co jest ważne dla utrzymania ich sprawności przez długi czas.

Zawory typu CA znajdują zastosowanie w instalacjach o średnim ryzyku skażenia. Często spotykane są w instalacjach grzewczych, zwłaszcza tych, które nie zawierają szkodliwych inhibitorów. Zapewniają one skuteczne zabezpieczenie przed przepływem zwrotnym, chroniąc zarówno instalację wewnętrzną, jak i sieć zewnętrzną.

Zawory typu BA to najbardziej zaawansowane izolatory przepływów zwrotnych, charakteryzujące się obniżoną strefą ciśnienia. Zapewniają one najwyższy poziom bezpieczeństwa i są stosowane w miejscach o podwyższonym ryzyku skażenia. Obejmuje to budynki użyteczności publicznej, wielorodzinne budynki mieszkalne, a także obiekty przemysłowe i specjalistyczne, gdzie potencjalne zagrożenie dla zdrowia publicznego jest największe.

Dobór odpowiedniej średnicy zaworu antyskażeniowego powinien być podyktowany średnicą rur w instalacji oraz przewidywanym przepływem wody. Zazwyczaj wybiera się zawór o średnicy równej lub nieco większej od średnicy rury, aby zapewnić swobodny przepływ wody i uniknąć nadmiernych strat ciśnienia. Warto skonsultować się z fachowcem lub dokładnie sprawdzić specyfikację techniczną zaworu, aby dopasować go do konkretnych warunków instalacyjnych.

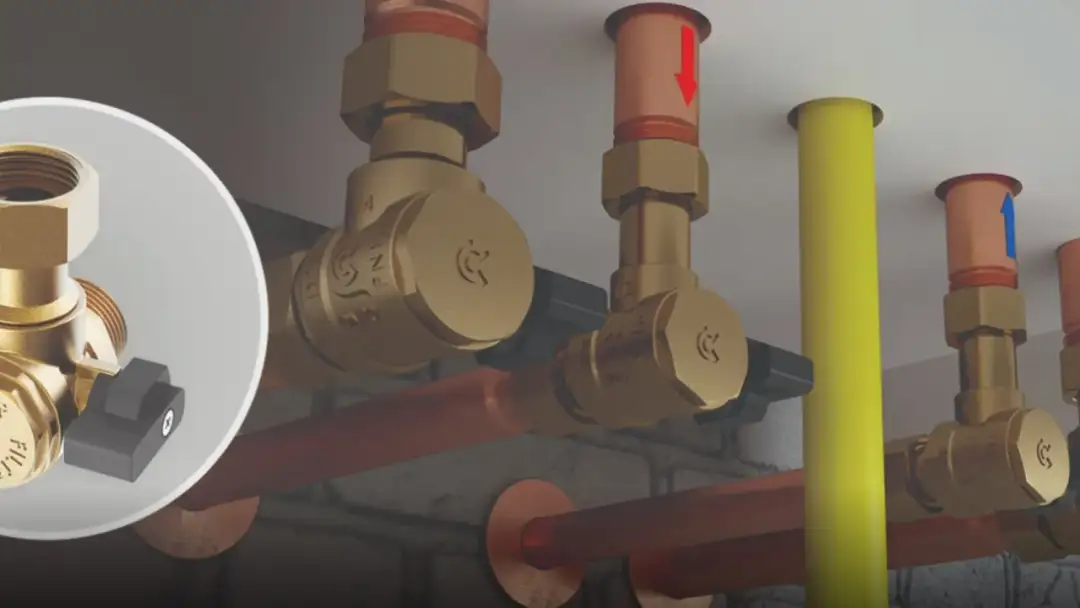

Montaż zaworu antyskażeniowego krok po kroku: Poradnik dla każdego

1. Niezbędnik instalatora: jakie narzędzia i materiały przygotować? Zanim przystąpisz do pracy, upewnij się, że masz wszystkie potrzebne narzędzia i materiały. Będą Ci potrzebne: klucze hydrauliczne (najlepiej dwa, do przytrzymania i dokręcania), obcinak do rur, miarka, ołówek lub marker do zaznaczania, a także oczywiście sam zawór antyskażeniowy odpowiedniej średnicy. Nie zapomnij o materiałach uszczelniających: taśmie teflonowej lub pakułach wraz z pastą uszczelniającą, a także ewentualnie o odpowiednich złączkach, jeśli nie montujesz zaworu bezpośrednio na gwintach rur.

2. Krok 1: Bezpieczeństwo przede wszystkim zamknięcie dopływu wody. Najważniejszym krokiem przed rozpoczęciem jakichkolwiek prac jest całkowite odcięcie dopływu wody do instalacji. Zlokalizuj główny zawór wody w swoim domu (zazwyczaj znajduje się on przy wodomierzu lub w piwnicy) i przekręć go tak, aby zamknąć dopływ. Następnie otwórz najbliższy kran, aby opróżnić instalację z resztek wody. Pozwoli to uniknąć zalania podczas cięcia rur.

3. Krok 2: Precyzyjne cięcie i przygotowanie rur. Po opróżnieniu instalacji, dokładnie zmierz odległość między punktami montażu zaworu, uwzględniając jego długość oraz ewentualne złączki. Zaznacz miejsce cięcia na rurze wodociągowej. Użyj obcinaka do rur, aby wykonać czyste i proste cięcie. Po przecięciu rury, ważne jest, aby usunąć wszelkie zadziory i nierówności z jej krawędzi (tzw. gratowanie). Ułatwi to późniejsze uszczelnienie i zapobiegnie uszkodzeniu gwintu lub uszczelki.

4. Krok 3: Montaż z uwzględnieniem strzałki klucz do prawidłowego przepływu. To jeden z najważniejszych etapów. Na korpusie każdego zaworu antyskażeniowego znajduje się wyraźnie zaznaczona strzałka, wskazująca kierunek przepływu wody. Musisz zamontować zawór tak, aby strzałka była skierowana zgodnie z kierunkiem przepływu wody z sieci do Twojej instalacji. Nieprawidłowy montaż, czyli zamontowanie zaworu "pod prąd", uniemożliwi jego prawidłowe działanie i nie zapewni ochrony przed przepływem zwrotnym, a nawet może spowodować jego uszkodzenie.

5. Krok 4: Sztuka uszczelniania jak uniknąć przecieków? Po prawidłowym umieszczeniu zaworu, należy zadbać o szczelność połączeń. Jeśli zawór ma gwinty, nałóż na gwint rury lub zaworu taśmę teflonową (owijając ją zgodnie z kierunkiem gwintu, zazwyczaj kilka warstw) lub pakuły z pastą uszczelniającą. Następnie ostrożnie dokręć zawór kluczem hydraulicznym. Pamiętaj, aby nie przesadzić z siłą dokręcania, ponieważ może to uszkodzić gwint lub korpus zaworu. Połączenie powinno być mocne i szczelne, ale bez nadmiernego nacisku.

6. Krok 5: Wielki test sprawdzanie szczelności i uruchomienie instalacji. Po zakończeniu montażu i uszczelnienia, powoli otwórz główny zawór wody. Obserwuj uważnie wszystkie nowe połączenia pod kątem jakichkolwiek przecieków. Nasłuchuj, czy nie słychać syczenia, które mogłoby świadczyć o ulatniającej się wodzie. Jeśli zauważysz jakiekolwiek oznaki nieszczelności, natychmiast zamknij dopływ wody i dokręć połączenie lub popraw uszczelnienie. Dopiero gdy masz pewność, że instalacja jest całkowicie szczelna, możesz uznać montaż za zakończony.

Najczęstsze błędy przy montażu i jak ich uniknąć

• Błąd #1: Odwrócony kierunek przepływu i jego konsekwencje. Jest to najpoważniejszy błąd, który całkowicie uniemożliwia działanie zaworu antyskażeniowego. Zamontowanie go "pod prąd" oznacza, że zawór nie będzie w stanie zablokować cofającej się wody, a w niektórych przypadkach może nawet ulec uszkodzeniu pod wpływem ciśnienia. Skutkuje to brakiem ochrony sieci wodociągowej i potencjalnym skażeniem wody pitnej.

• Błąd #2: Brak dostępu do zaworu problem przy przyszłych kontrolach. Zawory antyskażeniowe, jak każde urządzenie techniczne, mogą wymagać okresowych przeglądów, konserwacji lub wymiany. Jeśli zawór zostanie zamontowany w trudno dostępnym miejscu, np. schowany za stałą zabudową, przyszłe prace serwisowe staną się niezwykle kłopotliwe, a czasem wręcz niemożliwe bez naruszania konstrukcji budynku. Zawsze zapewnij swobodny dostęp do zamontowanego zaworu.

• Błąd #3: Niewłaściwe uszczelnienie i ryzyko powolnych wycieków. Niedokładne uszczelnienie połączeń gwintowanych to częsty problem, który prowadzi do powolnych, ale uciążliwych przecieków. Nawet niewielka kropla wody, która kapie regularnie, może z czasem doprowadzić do uszkodzenia elementów konstrukcyjnych, rozwinięcia się pleśni, a także do zwiększenia rachunków za wodę. Zawsze stosuj sprawdzone metody uszczelniania i upewnij się, że połączenie jest w 100% szczelne.

Życie po montażu: Jak dbać o zawór antyskażeniowy?

Zawór antyskażeniowy, choć zazwyczaj nie wymaga skomplikowanego, regularnego serwisowania, powinien być objęty okresową kontrolą. Zgodnie z ogólną wiedzą techniczną i zaleceniami producentów, warto co pewien czas sprawdzić jego stan i sprawność. Pozwoli to na wczesne wykrycie ewentualnych usterek i zapewni ciągłość ochrony instalacji wodnej.

Samodzielne sprawdzenie działania zaworu antyskażeniowego jest stosunkowo proste. Po pierwsze, można przeprowadzić kontrolę wizualną, upewniając się, że nie ma widocznych uszkodzeń mechanicznych ani wycieków. Po drugie, warto nasłuchiwać, czy w trakcie przepływu wody nie pojawiają się dziwne dźwięki, takie jak stukanie czy gwizdanie, które mogą świadczyć o problemach z mechanizmem. Jeśli posiadasz manometr, możesz również sprawdzić ciśnienie wody przed i za zaworem znacząca różnica może sugerować problem z jego drożnością. Regularne kontrole zapewnią spokój i bezpieczeństwo Twojej instalacji wodnej.
