Jak podłączyć bufor do pieca? Praktyczny poradnik DIY

Podłączenie zbiornika buforowego do kotła grzewczego to krok, który może znacząco zwiększyć efektywność i komfort Twojego systemu ogrzewania. W tym artykule przeprowadzimy Cię przez cały proces, od zrozumienia korzyści, przez dobór odpowiednich komponentów, aż po szczegółową instrukcję montażu. Dowiesz się, jak uniknąć typowych błędów i zoptymalizować pracę instalacji, aby cieszyć się niższymi rachunkami i stabilną temperaturą w domu.

Dlaczego podpięcie bufora do pieca to inwestycja, która zwraca się szybciej niż myślisz?

Instalacja zbiornika buforowego w systemie grzewczym to nie tylko kwestia zwiększenia komfortu, ale przede wszystkim mądra inwestycja, która przekłada się na realne oszczędności. Bufor działa jak akumulator ciepła, magazynując energię cieplną wyprodukowaną przez kocioł, gdy jest ona produkowana w nadmiarze. Dzięki temu kocioł może pracować w optymalnych warunkach, z wysoką sprawnością, a Ty nie musisz martwić się o jego częste uruchamianie i wygaszanie. To z kolei prowadzi do znaczącej redukcji zużycia paliwa, a co za tym idzie niższych rachunków za ogrzewanie.

Jak bufor ciepła obniża rachunki za ogrzewanie nawet o 30%?

Głównym powodem, dla którego bufor ciepła tak skutecznie obniża koszty ogrzewania, jest jego zdolność do magazynowania nadwyżek energii. Kotły na paliwo stałe, aby osiągnąć najwyższą sprawność, potrzebują pracować z pełną mocą przez dłuższy czas. Bez bufora, po osiągnięciu zadanej temperatury, kocioł musi zostać wygaszony, co prowadzi do strat ciepła i konieczności ponownego rozpalania. Bufor przechwytuje to "nadprogramowe" ciepło, które następnie może być wykorzystane do ogrzewania domu w okresach, gdy kocioł nie pracuje. Według danych InstalReporter, oszczędności paliwa dzięki prawidłowo dobranej i podłączonej instalacji buforowej mogą sięgać nawet 30%. Oznacza to realne pieniądze zostające w Twojej kieszeni każdego sezonu grzewczego.

Wydłużenie żywotności kotła jak bufor chroni Twoje źródło ciepła?

Częste cykle rozpalania i wygaszania kotła, zwłaszcza w przypadku kotłów na paliwo stałe, są dla niego bardzo obciążające. Powodują one nie tylko straty energii, ale także przyspieszają proces zużycia jego elementów, takich jak wymiennik ciepła czy palenisko. Dodatkowo, w kotłach zasypowych, niedopalanie paliwa w niskich temperaturach może prowadzić do zjawiska korozji niskotemperaturowej, które znacząco skraca żywotność kotła. Bufor ciepła eliminuje te problemy. Pozwala kotłowi pracować w stabilnym, optymalnym trybie, minimalizując liczbę cykli grzewczych i chroniąc go przed szkodliwymi zjawiskami. To przekłada się na jego dłuższą i bezawaryjną pracę, a tym samym na mniejsze wydatki związane z ewentualnymi naprawami czy wymianą.

Stabilna temperatura w domu przez całą dobę koniec z przegrzewaniem i wychłodzeniem

Jedną z największych zalet posiadania zbiornika buforowego jest zapewnienie stałej i komfortowej temperatury w całym domu. Bez niego, temperatura w pomieszczeniach może wahać się znacząco od przegrzania tuż po rozpaleniu, do wychłodzenia, gdy kocioł już wygaśnie. Bufor działa jak stabilizator, dostarczając ciepło w sposób równomierny i kontrolowany. Nawet jeśli kocioł przestanie pracować, zgromadzone w buforze ciepło będzie stopniowo oddawane do instalacji grzewczej, utrzymując przyjemną temperaturę przez wiele godzin. To koniec z nieprzyjemnymi skokami temperatury i ciągłym doglądaniem pieca. Możesz cieszyć się komfortem termicznym przez całą dobę, niezależnie od tego, czy jesteś w domu, czy nie.

Zanim zaczniesz montaż: Kompletna lista niezbędnych części i narzędzi

Przed przystąpieniem do montażu zbiornika buforowego, kluczowe jest odpowiednie przygotowanie i zgromadzenie wszystkich niezbędnych elementów. Prawidłowy dobór komponentów ma fundamentalne znaczenie dla bezpieczeństwa, wydajności i długowieczności całej instalacji. Zanim zaczniesz, upewnij się, że posiadasz wszystkie potrzebne części oraz narzędzia, które ułatwią Ci pracę i zapewnią jej profesjonalne wykonanie.

Kluczowe komponenty: Jak dobrać pompę, zawory i czujniki?

Wybór odpowiednich pomp, zaworów i czujników to serce każdej sprawnej instalacji z buforem. Pompy obiegowe są odpowiedzialne za cyrkulację wody w systemie. Zazwyczaj potrzebne są co najmniej dwie: jedna do obiegu kotłowego (ładowania bufora) i jedna do obiegu grzewczego (rozładowania bufora). Ważne, aby dobrać je pod kątem wydajności i wysokości podnoszenia, dopasowując do wielkości instalacji. Zawory odgrywają kluczową rolę w sterowaniu przepływem i zabezpieczeniu systemu. Niezbędny jest zawór czterodrogowy (lub trójdrogowy) chroniący kocioł przed korozją niskotemperaturową, a także zawory zwrotne zapobiegające cofaniu się wody oraz zawory odcinające, które umożliwiają izolację poszczególnych elementów do celów serwisowych. Czujniki temperatury są oczami i uszami systemu sterowania informują o temperaturze wody w kotle, buforze i instalacji grzewczej, umożliwiając automatyczne zarządzanie pracą pomp i zaworów.

Wybór bufora: Na co zwrócić uwagę przy doborze pojemności i rodzaju zbiornika?

Dobór odpowiedniego zbiornika buforowego jest pierwszym i jednym z najważniejszych kroków. Pojemność bufora powinna być dopasowana do mocy kotła oraz zapotrzebowania na ciepło budynku. Zbyt mały bufor nie będzie w stanie efektywnie magazynować nadwyżek ciepła, a zbyt duży może prowadzić do wychładzania się wody w kotle. Ogólna zasada mówi, że pojemność bufora powinna wynosić od 20 do 50 litrów na każdy kilowat mocy kotła. Rodzaj bufora również ma znaczenie. Najczęściej spotykane są zbiorniki z płaszczem wodnym lub z wężownicą. Bufor z wężownicą może służyć również do podgrzewania ciepłej wody użytkowej (CWU), jeśli jest odpowiednio duży i skonfigurowany. Ważne są również materiały wykonania stal kotłowa z odpowiednią izolacją termiczną to standard zapewniający trwałość i minimalizację strat ciepła.

Narzędzia, bez których nie dasz rady przygotuj swój warsztat

Montaż instalacji hydraulicznej, w tym podłączenie bufora, wymaga posiadania podstawowego zestawu narzędzi. Będą Ci potrzebne przede wszystkim narzędzia do cięcia i obróbki rur, takie jak nożyce do rur miedzianych lub plastikowych, a także narzędzia do ich kształtowania, jeśli pracujesz z rurami miedzianymi (np. giętarka). Kluczowe będą również klucze nastawne i płaskie do dokręcania połączeń gwintowanych, a także klucze do pomp i zaworów. Nie zapomnij o narzędziach pomiarowych, takich jak poziomica, miarka, a także o taśmie teflonowej lub pakułach z pastą uszczelniającą, które zapewnią szczelność połączeń. Warto mieć pod ręką również wiertarkę z odpowiednimi wiertłami, jeśli będziesz musiał wykonać otwory montażowe.

Podłączenie bufora do pieca krok po kroku od teorii do praktyki

Teraz, gdy masz już zgromadzone wszystkie niezbędne komponenty i narzędzia, możemy przejść do praktycznej części podłączenia zbiornika buforowego. Proces ten wymaga precyzji i zrozumienia zasad działania instalacji. Poniżej przedstawiamy szczegółową instrukcję, która pomoże Ci krok po kroku zrealizować to zadanie.

Krok 1: Prawidłowe umiejscowienie bufora w kotłowni

Pierwszym krokiem jest wybór odpowiedniego miejsca dla zbiornika buforowego. Bufor powinien być umieszczony możliwie blisko kotła, aby zminimalizować straty ciepła na rurach łączących. Ważne jest również zapewnienie odpowiedniej przestrzeni wokół zbiornika potrzebnej do montażu, konserwacji oraz późniejszego serwisu. Upewnij się, że podłoga, na której stanie bufor, jest stabilna i wypoziomowana. Pamiętaj także o dostępie do przyłączy hydraulicznych i elektrycznych.

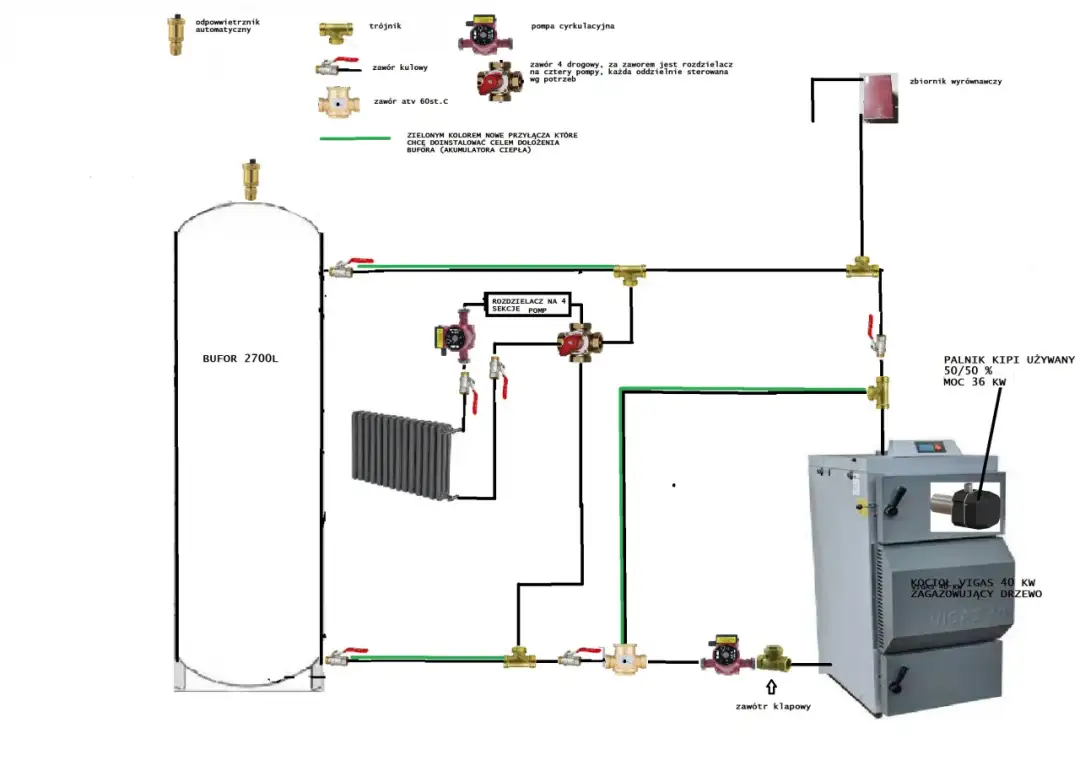

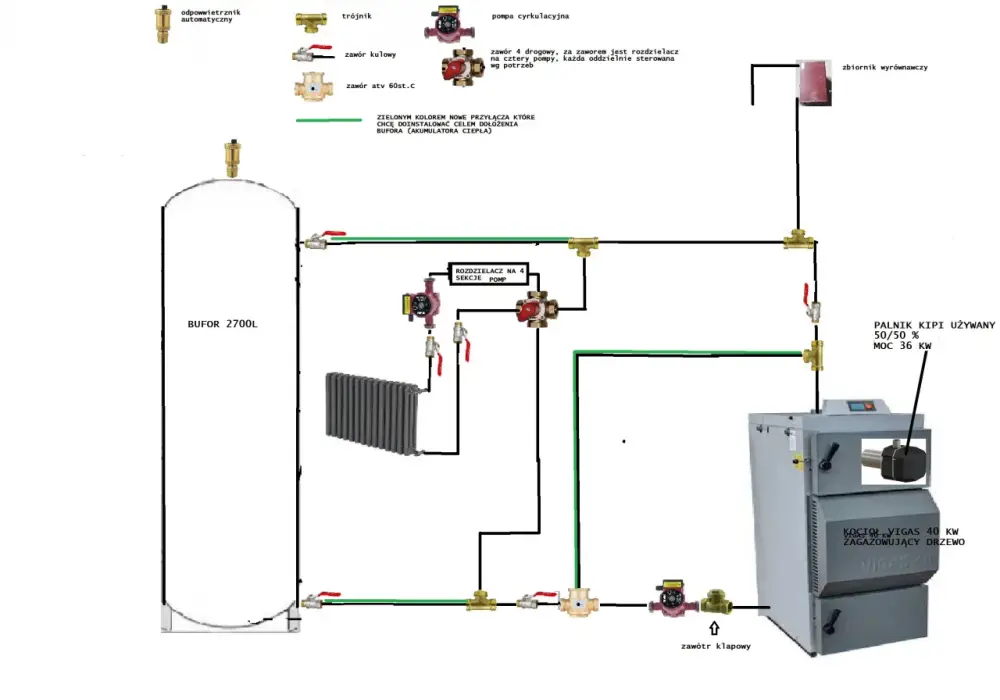

Krok 2: Podłączenie obiegu "krótkiego" kluczowa relacja piec-bufor

Obieg "krótki" to połączenie między kotłem a buforem. Jego zadaniem jest szybkie i efektywne ładowanie bufora ciepłem produkowanym przez kocioł. W tym miejscu kluczowe jest zastosowanie zaworu czterodrogowego (lub trójdrogowego) na powrocie z bufora do kotła. Zawór ten, mieszając wodę powracającą z bufora z gorącą wodą z kotła, podnosi temperaturę powrotu do kotła, chroniąc go przed korozją niskotemperaturową. Pompa obiegowa umieszczona na tym obiegu zapewnia cyrkulację wody między kotłem a buforem. Zasilanie z kotła powinno być podłączone do dolnych lub środkowych króćców bufora, a powrót z bufora do kotła również do dolnych króćców, po przejściu przez zawór czterodrogowy i pompę.

Krok 3: Stworzenie obiegu grzewczego jak połączyć bufor z grzejnikami i podłogówką?

Obieg rozładowania to połączenie bufora z instalacją grzewczą (grzejnikami, ogrzewaniem podłogowym). Tutaj wykorzystujemy zjawisko stratyfikacji gorąca woda z bufora jest pobierana z jego górnej części i kierowana do instalacji grzewczej. Powracająca z instalacji chłodniejsza woda jest podłączana do dolnych lub środkowych króćców bufora. Pompa obiegowa tego obiegu zapewnia cyrkulację wody między buforem a grzejnikami/podłogówką. W przypadku ogrzewania podłogowego, które wymaga niższej temperatury wody, często stosuje się dodatkowy zawór mieszający, który reguluje temperaturę wody kierowanej na pętle podłogówki.

Krok 4: Instalacja pompy ładującej bufor i pomp obiegowych instalacji

Pompa ładująca bufor jest kluczowa dla efektywnego magazynowania ciepła. Powinna być umieszczona na obiegu kotłowym, między kotłem a buforem. Jej zadaniem jest zapewnienie odpowiedniego przepływu wody, aby kocioł mógł pracować z optymalną mocą. Pompa obiegowa instalacji grzewczej natomiast odpowiada za dystrybucję ciepła z bufora do grzejników lub ogrzewania podłogowego. Ważne jest, aby obie pompy były odpowiednio dobrane pod względem wydajności i mocy, a także prawidłowo podłączone elektrycznie, najlepiej z możliwością sterowania ich pracą przez automatykę.

Krok 5: Montaż i podłączenie czujników temperatury

Czujniki temperatury są niezbędne do prawidłowego działania automatyki sterującej pracą kotła i pomp. Zazwyczaj montuje się je w kilku kluczowych punktach: na wyjściu z kotła, na górnym i dolnym przyłączu bufora, a także na powrocie z instalacji grzewczej. Te pomiary pozwalają sterownikowi na podejmowanie optymalnych decyzji dotyczących włączania i wyłączania pomp, regulacji zaworu czterodrogowego oraz sterowania pracą kotła. Prawidłowe podłączenie czujników zgodnie z instrukcją sterownika jest kluczowe dla jego poprawnego działania.

Schematy podłączeń, które musisz znać wybierz opcję dla siebie

Różnorodność systemów grzewczych i indywidualnych potrzeb sprawia, że istnieje kilka podstawowych schematów podłączenia zbiornika buforowego. Wybór odpowiedniego schematu zależy od typu kotła, jego mocy, a także od tego, czy chcemy integrować bufor z innymi źródłami ciepła lub systemami, takimi jak podgrzewanie ciepłej wody użytkowej. Zrozumienie tych schematów pozwoli Ci wybrać rozwiązanie najlepiej dopasowane do Twojej instalacji.

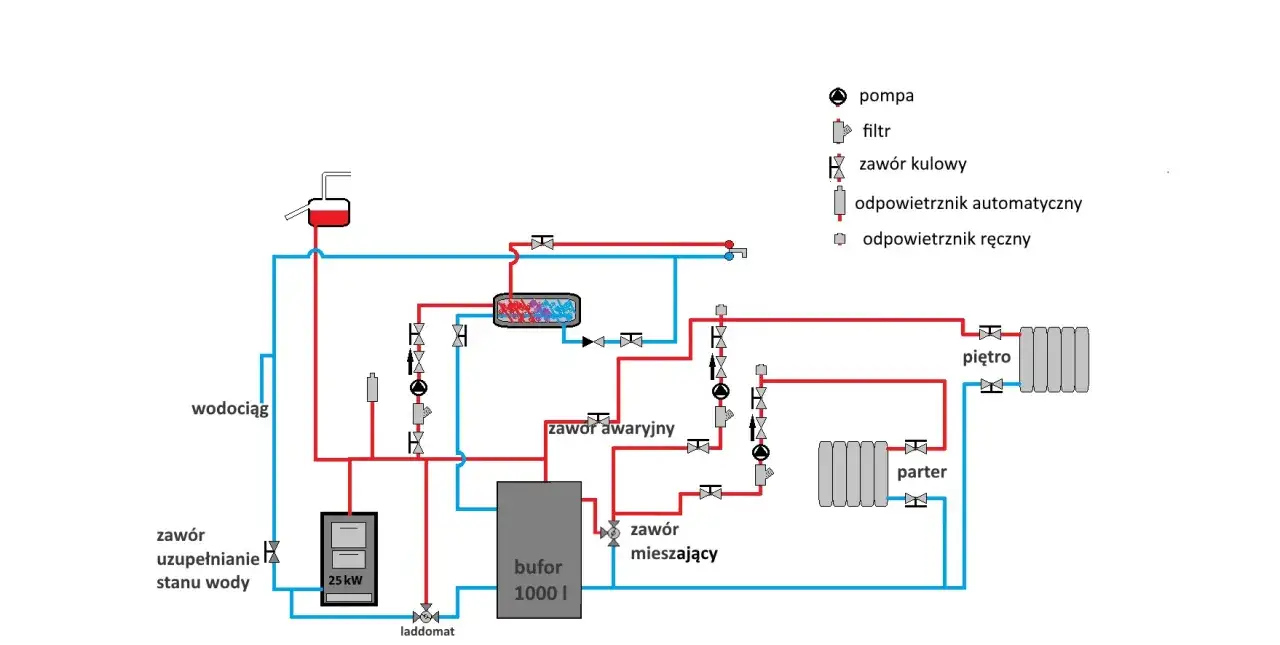

Schemat podstawowy: Podłączenie bufora do kotła na paliwo stałe w układzie otwartym

Jest to najczęściej spotykany schemat w domach jednorodzinnych, gdzie głównym źródłem ciepła jest kocioł na paliwo stałe pracujący w układzie otwartym (z otwartym naczyniem wzbiorczym). W tym wariancie kocioł ładuje bufor, a bufor następnie zasila instalację grzewczą. Kluczowe jest tutaj zastosowanie zaworu czterodrogowego na powrocie do kotła, aby chronić go przed korozją niskotemperaturową. Zasilanie z kotła podłączane jest do dolnych króćców bufora, a powrót z instalacji grzewczej do środkowych lub dolnych. Zasilanie do instalacji grzewczej pobierane jest z górnych króćców bufora.

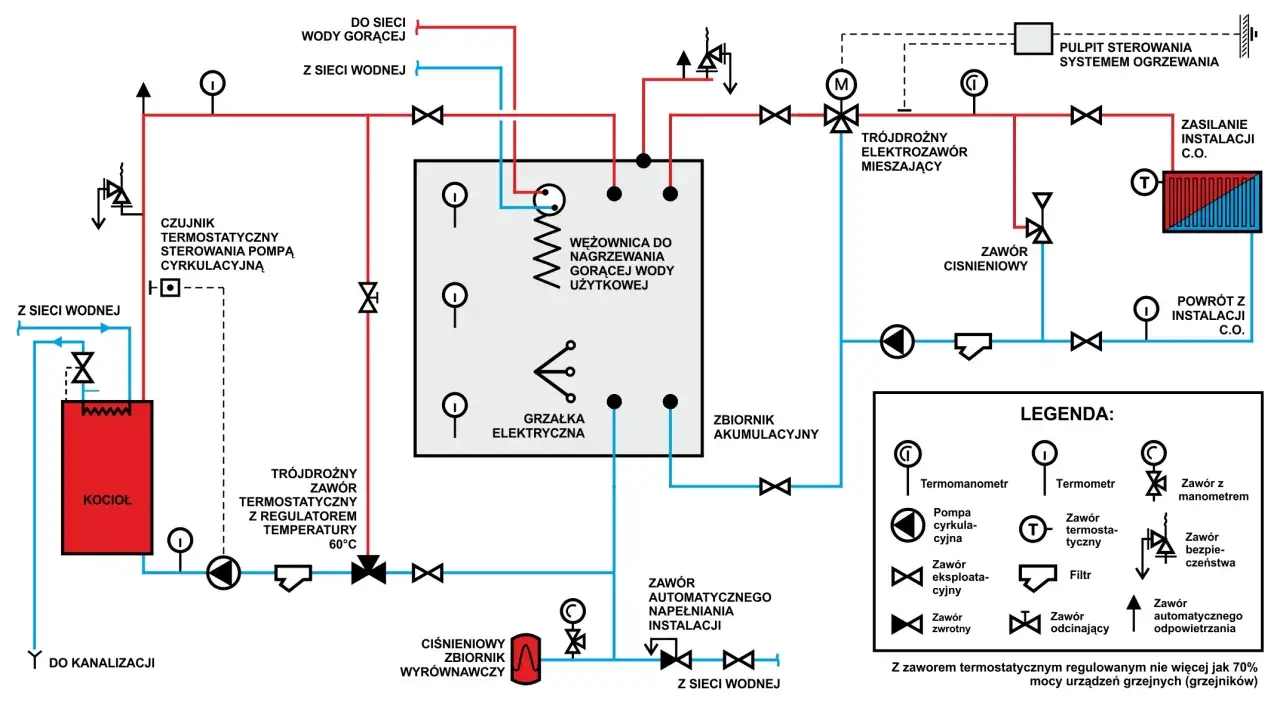

Schemat rozszerzony: Integracja bufora z instalacją ciepłej wody użytkowej (CWU)

Jeśli chcesz, aby Twój bufor służył również do podgrzewania ciepłej wody użytkowej, możesz zastosować schemat z dodatkową wężownicą wewnątrz zbiornika lub z zewnętrznym wymiennikiem ciepła. W przypadku wężownicy, jest ona zazwyczaj podłączona do oddzielnego obiegu grzewczego, który może być zasilany przez kocioł lub inne źródło ciepła (np. kolektory słoneczne). Woda CWU przepływa przez wężownicę, oddając ciepło z bufora. Alternatywnie, można zastosować zewnętrzny wymiennik płytowy, który działa na podobnej zasadzie, ale jest osobnym urządzeniem.

Schemat zaawansowany: Bufor w układzie zamkniętym z naczyniem przeponowym

W przypadku kotłów pracujących w układzie zamkniętym (z zamknietym naczyniem wzbiorczym), schemat podłączenia bufora jest nieco inny. Naczynie wzbiorcze jest montowane na powrocie z kotła, przed pompą obiegową. Bufor jest podłączony w taki sposób, aby tworzyć niezależny obieg między kotłem a nim. W tym układzie również stosuje się zawór czterodrogowy dla ochrony powrotu kotła. Ważne jest, aby wszystkie elementy systemu były ze sobą hydraulicznie zrównoważone, co zapewni jego stabilną pracę.

Schemat dla komfortu: Podłączenie bufora do kilku obiegów grzewczych (np. grzejniki + podłogówka)

Nowoczesne domy często posiadają różne rodzaje ogrzewania, np. tradycyjne grzejniki i ogrzewanie podłogowe. W takim przypadku bufor może być podłączony do kilku niezależnych obiegów grzewczych. Każdy obieg będzie miał swoją pompę i zawór regulacyjny (np. zawór mieszający dla podłogówki). Bufor będzie dostarczał ciepło do wszystkich obiegów, a sterowanie temperaturą w każdym z nich będzie realizowane indywidualnie. To rozwiązanie zapewnia maksymalny komfort i możliwość precyzyjnego dostosowania temperatury do potrzeb poszczególnych stref.

Rola zaworu czterodrogowego serce Twojej nowej instalacji

Zawór czterodrogowy to jeden z najważniejszych elementów instalacji grzewczej z kotłem na paliwo stałe i buforem. Jego prawidłowe działanie jest kluczowe dla ochrony kotła przed uszkodzeniem oraz dla zapewnienia komfortu cieplnego w domu. Choć może wydawać się skomplikowany, jego funkcja jest bardzo logiczna i prosta do zrozumienia.

Dlaczego ochrona powrotu kotła jest absolutnie krytyczna?

Kotły na paliwo stałe, zwłaszcza te starszego typu lub zasypowe, są bardzo wrażliwe na niską temperaturę wody powracającej z instalacji grzewczej. Gdy temperatura wody na powrocie jest niższa niż około 55-60°C, na zimnych elementach kotła zaczyna skraplać się para wodna zawarta w spalinach. Proces ten prowadzi do powstawania kwasów, które atakują metalowe części kotła, powodując jego korozję. Jest to zjawisko niezwykle destrukcyjne, które może doprowadzić do poważnych uszkodzeń, a nawet konieczności wymiany kotła. Dlatego ochrona powrotu kotła przed zbyt niską temperaturą jest absolutnie krytyczna dla jego długiej i bezawaryjnej pracy.

Jak zawór 4-drogowy precyzyjnie reguluje temperaturę na grzejnikach?

Zawór czterodrogowy działa na zasadzie mieszania strumieni wody. Posiada cztery króćce: dwa dla wody zasilającej z kotła i dwa dla wody powracającej z instalacji grzewczej. W zależności od pozycji pokrętła, zawór reguluje proporcje, w jakich miesza się gorąca woda z kotła z chłodniejszą wodą powracającą z instalacji. Dzięki temu, że pobiera wodę z górnej części bufora (gdzie jest najcieplejsza) i miesza ją z powracającą wodą, może precyzyjnie regulować temperaturę wody kierowanej na grzejniki. Pozwala to na utrzymanie stałej, komfortowej temperatury w pomieszczeniach, niezależnie od tego, jak bardzo gorąca jest woda w buforze, a jednocześnie zapewnia odpowiednio wysoką temperaturę powrotu do kotła.

Prawidłowe ustawienie zaworu 4D co musisz wiedzieć?

Prawidłowe ustawienie zaworu czterodrogowego jest kluczowe dla jego efektywnego działania. Zazwyczaj zaleca się ustawienie temperatury powrotu do kotła na poziomie około 60-65°C. Dokładne wartości mogą się różnić w zależności od typu kotła i zaleceń producenta. Ustawienie zaworu można regulować ręcznie lub za pomocą siłownika elektrycznego sterowanego przez automatykę kotła. Ważne jest, aby podczas pierwszego uruchomienia instalacji dokładnie sprawdzić i wyregulować zawór, a następnie okresowo kontrolować jego pracę. Pamiętaj, że zbyt niska temperatura powrotu prowadzi do korozji, a zbyt wysoka może powodować przegrzewanie instalacji.

Najczęstsze błędy przy montażu bufora i jak ich uniknąć?

Montaż zbiornika buforowego, choć wydaje się prosty, kryje w sobie wiele pułapek. Niedopatrzenia na etapie instalacji mogą prowadzić do obniżenia efektywności systemu, a nawet do jego awarii. Oto najczęstsze błędy popełniane przez instalatorów i użytkowników, wraz ze wskazówkami, jak ich uniknąć.

1. Błąd #1: Ignorowanie zasady warstwowania (stratyfikacji) wody

   Najczęstszym błędem jest nieprawidłowe podłączenie przyłączy bufora. Bufor działa efektywnie tylko wtedy, gdy woda w nim jest odpowiednio rozwarstwiona najgorętsza na górze, a najchłodniejsza na dole. Oznacza to, że zasilanie do instalacji grzewczej powinno być pobierane z górnych króćców, a powrót z instalacji oraz zasilanie z kotła podłączane do dolnych lub środkowych króćców. Odwrotne podłączenie uniemożliwi prawidłowe wykorzystanie zgromadzonego ciepła i znacząco obniży efektywność systemu.

2. Błąd #2: Nieprawidłowe umiejscowienie pomp i zaworów zwrotnych

   Pompy obiegowe powinny być umieszczone w odpowiednich miejscach, aby zapewnić właściwy przepływ wody. Zazwyczaj pompa ładująca bufor znajduje się na obiegu kotłowym, a pompa obiegowa instalacji grzewczej na obiegu rozładowania. Zawory zwrotne zapobiegają cofaniu się wody i powinny być zainstalowane zgodnie z kierunkiem przepływu. Nieprawidłowe umiejscowienie tych elementów może prowadzić do dławienia przepływu, spadku wydajności systemu lub nawet do jego zatrzymania.

3. Błąd #3: Zbyt małe średnice rur prowadzące do dławienia przepływu

   Często popełnianym błędem jest stosowanie rur o zbyt małej średnicy, zwłaszcza na głównych odcinkach obiegu kotłowego i grzewczego. Powoduje to zwiększenie oporów przepływu, co zmusza pompy do cięższej pracy, obniża ich wydajność i prowadzi do strat energii. Należy dobierać średnice rur odpowiednio do mocy kotła i wymaganego przepływu wody, zgodnie z zaleceniami producenta kotła i bufora.

4. Błąd #4: Pominięcie grupy bezpieczeństwa i naczynia wzbiorczego

   Grupa bezpieczeństwa (zawór bezpieczeństwa, odpowietrznik, manometr) oraz naczynie wzbiorcze są absolutnie niezbędne dla bezpiecznej pracy instalacji grzewczej. Grupa bezpieczeństwa chroni system przed nadmiernym ciśnieniem, a naczynie wzbiorcze kompensuje rozszerzalność cieplną wody. Pominięcie tych elementów stwarza poważne ryzyko uszkodzenia instalacji, a nawet jej eksplozji. Naczynie wzbiorcze musi być odpowiednio dobrane pod względem pojemności do wielkości instalacji.

Pierwsze uruchomienie i regulacja jak zoptymalizować pracę układu?

Po zakończeniu montażu przychodzi czas na kluczowy etap pierwsze uruchomienie i regulację instalacji. Prawidłowe przeprowadzenie tych czynności zapewni optymalną pracę systemu, maksymalizując jego efektywność i bezpieczeństwo. To moment, w którym teoria spotyka się z praktyką, a Twoja nowa instalacja zaczyna przynosić wymierne korzyści.

Odpowietrzanie instalacji klucz do cichej i sprawnej pracy

Pierwszym i absolutnie kluczowym krokiem po napełnieniu instalacji wodą jest jej dokładne odpowietrzenie. Powietrze uwięzione w systemie może powodować hałas (bulgotanie, stukanie), obniżać wydajność pomp, a nawet prowadzić do korozji. Należy odpowietrzyć wszystkie punkty, w których może gromadzić się powietrze: odpowietrzniki na grzejnikach, odpowietrznik na pompie obiegowej, a także odpowietrznik na buforze i grupę bezpieczeństwa. Proces ten może wymagać kilkukrotnego powtórzenia, aż do momentu, gdy z instalacji będzie wydobywać się tylko czysta woda.

Jak ustawić sterownik kotła i pompy do pracy z buforem?

Sterownik kotła i pompy odgrywają kluczową rolę w zarządzaniu pracą instalacji z buforem. Ustawienia powinny być skonfigurowane tak, aby kocioł pracował w optymalnym trybie, ładując bufor do określonej temperatury, a następnie wyłączał się lub przechodził w tryb podtrzymania. Pompy obiegowe powinny być włączane i wyłączane w zależności od różnicy temperatur między kotłem a buforem (pompa ładująca) oraz między buforem a instalacją grzewczą (pompa grzewcza). Ważne jest, aby zapoznać się z instrukcją obsługi sterownika i dostosować parametry do specyfiki Twojej instalacji, uwzględniając charakterystykę kotła i bufora.

Przeczytaj również: Efektywne ogrzewanie podłogowe – jak zaoszczędzić na rachunkach i zwiększyć komfort?

Testowanie i kalibracja upewnij się, że wszystko działa zgodnie z planem

Po odpowietrzeniu i wstępnym ustawieniu sterowników, należy przeprowadzić serię testów, aby upewnić się, że wszystko działa poprawnie. Obserwuj pracę kotła, pomp i zaworów. Sprawdź, czy temperatura w buforze wzrasta zgodnie z oczekiwaniami, a następnie czy ciepło jest efektywnie oddawane do instalacji grzewczej. Monitoruj temperaturę powrotu do kotła, aby upewnić się, że zawór czterodrogowy działa prawidłowo. W razie potrzeby dokonaj drobnych korekt w ustawieniach sterownika lub regulacji zaworów. Kalibracja systemu po pierwszych uruchomieniach pozwoli na osiągnięcie maksymalnej efektywności i komfortu cieplnego.
