Ten artykuł to kompleksowy przewodnik po obliczaniu średnicy rury, znanej również jako "fi rury". Dowiesz się, czym jest ten kluczowy wymiar, poznasz proste i zaawansowane wzory matematyczne, a także zrozumiesz różnice między średnicą wewnętrzną, zewnętrzną i nominalną, co pozwoli Ci na precyzyjny dobór rur do każdego projektu.
Kluczowe aspekty obliczania średnicy rury
- "Fi" (Φ) to uniwersalne oznaczenie średnicy, kluczowe w projektowaniu instalacji
- Średnicę można obliczyć z promienia (d=2*r), obwodu (d=O/π) lub pola przekroju (d=2*√(A/π))
- Należy rozróżniać średnicę zewnętrzną, wewnętrzną i nominalną (DN), która jest umownym parametrem
- Dobór średnicy do przepływu (d=√(4*Q/(π*v))) jest krytyczny dla wydajności instalacji
- Precyzja w jednostkach (metryczne vs. calowe) i uwzględnienie grubości ścianki rury są niezbędne
Czym dokładnie jest "fi rury" i dlaczego to kluczowy wymiar?
Kiedy mówimy o rurach, często spotykamy się z określeniem "fi rury". To nic innego jak uniwersalny symbol oznaczający średnicę. W kontekście technicznym, średnica jest jednym z najważniejszych parametrów każdej rury, determinującym jej przepustowość, sposób montażu, a także kompatybilność z innymi elementami instalacji. Zrozumienie tego symbolu i jego znaczenia to absolutna podstawa do dalszych obliczeń i prawidłowego doboru rur do każdego, nawet najprostszego projektu.
Rozszyfrowanie symbolu Φ – co musisz wiedzieć na start
Symbol Φ, czyli grecka litera "fi", jest powszechnie stosowanym w inżynierii i technice oznaczeniem średnicy. Jego uniwersalność sprawia, że jest rozpoznawalny na całym świecie, niezależnie od języka czy kraju. Kiedy widzisz Φ w specyfikacji technicznej, możesz być pewien, że chodzi o średnicę podstawowy wymiar geometryczny okrągłego przekroju.
Średnica a inne wymiary rury: promień, obwód i pole przekroju
Średnica rury jest ściśle powiązana z innymi podstawowymi wymiarami geometrycznymi, które mogą być znane lub łatwe do zmierzenia. Zrozumienie tych zależności pozwala na elastyczne podejście do obliczeń. Promień (r) to połowa średnicy, czyli odległość od środka okręgu do jego brzegu. Obwód (O) to długość okręgu, a pole przekroju poprzecznego (A) to powierzchnia, jaką zajmuje rura w przekroju. Podstawowe zależności między nimi a średnicą (d) wyglądają następująco:
- Średnica (d) z promienia (r): `d = 2 * r`
- Średnica (d) z obwodu (O): `d = O / π` (gdzie π ≈ 3,14)
- Średnica (d) z pola przekroju poprzecznego (A): `d = 2 * √(A / π)`
Te proste wzory stanowią fundament do obliczania średnicy w różnych, często spotykanych sytuacjach. Są one nieocenione, gdy dysponujemy jednym z tych wymiarów.
Jak obliczyć średnicę rury? Proste wzory, które zawsze działają
W tej sekcji skupimy się na praktycznym zastosowaniu podstawowych wzorów matematycznych, które pozwolą Ci obliczyć średnicę rury. Przedstawię krok po kroku, jak stosować każdy z nich, a dla lepszego zrozumienia, dołączę proste przykłady obliczeniowe.
Metoda 1: Obliczanie średnicy na podstawie znanego promienia
Jeśli znasz promień rury, obliczenie jej średnicy jest trywialne. Wystarczy zastosować podstawowy wzór: `d = 2 * r`. Na przykład, jeśli promień rury wynosi 5 cm, to jej średnica wynosi 2 * 5 cm = 10 cm. Proste i szybkie!
Metoda 2: Wykorzystanie obwodu do znalezienia średnicy (krok po kroku)
Czasami łatwiej jest zmierzyć obwód rury niż jej średnicę bezpośrednio. W takiej sytuacji z pomocą przychodzi wzór `d = O / π`. Załóżmy, że zmierzyłeś obwód rury i wyszedł Ci wynik 31,4 cm. Korzystając z przybliżonej wartości π ≈ 3,14, obliczamy średnicę: d = 31,4 cm / 3,14 = 10 cm. Pamiętaj, że im dokładniejsza wartość π, tym precyzyjniejszy wynik.
Metoda 3: Jak obliczyć średnicę, znając pole przekroju poprzecznego rury?
W niektórych sytuacjach, szczególnie przy analizie danych technicznych, możesz natknąć się na informację o polu przekroju poprzecznego rury (A). Aby obliczyć średnicę (d) na tej podstawie, należy użyć wzoru: `d = 2 * √(A / π)`. Przykład: jeśli pole przekroju rury wynosi 78,5 cm², a π ≈ 3,14, to średnica wynosi d = 2 * √(78,5 cm² / 3,14) = 2 * √25 cm² = 2 * 5 cm = 10 cm.
Średnica zewnętrzna, wewnętrzna czy nominalna (DN)? Zrozum kluczowe różnice!
W świecie rur często pojawiają się trzy terminy dotyczące średnicy: zewnętrzna, wewnętrzna i nominalna. Choć na pierwszy rzut oka mogą wydawać się podobne, ich znaczenie i zastosowanie są zupełnie różne. Zrozumienie tych różnic jest kluczowe dla uniknięcia błędów w projektowaniu i montażu instalacji.
Średnica zewnętrzna (D) – wymiar, który zmierzysz suwmiarką
Średnica zewnętrzna, często oznaczana jako 'd' lub 'D', to całkowity wymiar rury mierzony na jej zewnątrz. Jest to parametr fizyczny, który najłatwiej zmierzyć za pomocą suwmiarki lub taśmy mierniczej. Średnica zewnętrzna jest niezwykle ważna przy doborze elementów takich jak obejmy, uchwyty, izolacje termiczne, a także przy projektowaniu otworów montażowych czy przestrzeni potrzebnej na instalację.
Średnica wewnętrzna – realny prześwit rury i jej znaczenie
Średnica wewnętrzna to rzeczywisty prześwit rury, czyli przestrzeń, przez którą przepływa medium woda, gaz, czy inne płyny. Jest to kluczowy wymiar przy obliczaniu przepływu, prędkości medium i spadków ciśnienia w instalacji. Różni się ona od średnicy zewnętrznej o podwójną grubość ścianki rury. Im grubsza ścianka, tym mniejsza średnica wewnętrzna przy tej samej średnicy zewnętrznej.
Średnica nominalna (DN) – co oznacza ten umowny parametr i jak go czytać?
Średnica nominalna, oznaczana jako DN (od francuskiego Diamètre Nominal), jest parametrem umownym i standaryzowanym. Określa ona przybliżony wewnętrzny prześwit rury w milimetrach. Ważne jest, aby pamiętać, że DN nie jest dokładną wartością fizyczną, lecz klasyfikacją używaną w normach do określania kompatybilności elementów instalacji. Według danych Tubefittings.eu, średnica nominalna (DN) jest terminem umownym, używanym w normach do klasyfikacji elementów instalacji, i określa przybliżony prześwit rury w milimetrach, jednak nie jest jej dokładną wartością fizyczną. Na przykład, rura o DN 50 może mieć rzeczywistą średnicę wewnętrzną nieco inną niż 50 mm, w zależności od grubości ścianki.
Praktyczne zastosowania: jak dobrać średnicę rury do konkretnych potrzeb?
Posiadając wiedzę o podstawowych wzorach i definicjach, możemy przejść do bardziej zaawansowanych zastosowań, gdzie dobór średnicy rury ma bezpośredni wpływ na funkcjonalność i wydajność całej instalacji.
Obliczanie średnicy dla instalacji wodnej – jak zapewnić optymalny przepływ?
W instalacjach wodnych kluczowe jest zapewnienie odpowiedniego natężenia przepływu (Q) przy zachowaniu akceptowalnej prędkości przepływu medium (v). Aby dobrać właściwą średnicę rury, stosuje się wzór: `d = √(4 * Q / (π * v))`. Prawidłowy dobór średnicy zapobiega problemom takim jak zbyt wolny przepływ wody, nadmierne hałasy czy zjawisko kawitacji. Zbyt mała średnica przy dużym przepływie spowoduje wysokie prędkości i straty ciśnienia, podczas gdy zbyt duża średnica może być nieekonomiczna i zajmować więcej miejsca.
Wpływ średnicy na ciśnienie i prędkość przepływu – co warto wiedzieć?
Istnieje bezpośrednia zależność między średnicą rury a prędkością przepływu oraz spadkami ciśnienia. Węższa rura przy tym samym przepływie wymusza większą prędkość medium, co prowadzi do większych strat ciśnienia i potencjalnego hałasu. Z kolei szersza rura zmniejsza prędkość i spadki ciśnienia, ale wiąże się z wyższymi kosztami materiałowymi i większym zapotrzebowaniem na przestrzeń. To balansowanie między wydajnością a ekonomią jest kluczowe w projektowaniu instalacji.
Rury w calach czy milimetrach? Jak unikać pomyłek przy przeliczaniu
Jednym z częstszych problemów jest stosowanie dwóch różnych systemów jednostek: metrycznego (milimetry) i calowego. Wiele rur, zwłaszcza tych importowanych lub przeznaczonych do specyficznych zastosowań, jest opisywanych w calach. Podstawowy przelicznik to 1 cal = 25,4 mm. Zawsze upewnij się, w jakim systemie podane są wymiary rur i elementów łączących, aby uniknąć kosztownych pomyłek. Precyzyjne przeliczenie jest niezbędne.
Najczęstsze błędy przy obliczaniu średnicy rury i jak ich uniknąć
Nawet najlepsze wzory mogą zawieść, jeśli popełnimy proste błędy w pomiarach lub obliczeniach. Oto kilka najczęstszych pułapek i wskazówki, jak ich unikać, aby zapewnić maksymalną precyzję.
Pomyłka w jednostkach – dlaczego precyzja ma znaczenie?
Jak już wspomniano, brak spójności w jednostkach jest jednym z najczęstszych błędów. Mieszanie milimetrów z calami w jednym obliczeniu prowadzi do absurdalnych wyników i całkowicie błędnego doboru rur. Zawsze upewnij się, że wszystkie dane wejściowe są w tej samej jednostce, zanim przystąpisz do obliczeń. To fundament precyzji.
Mierzenie nieregularnych lub trudno dostępnych rur – sprawdzone techniki
Czasami rury są zamontowane w trudno dostępnych miejscach lub mają nieregularny kształt (choć rury z definicji są okrągłe, mogą być uszkodzone). W takich sytuacjach warto użyć elastycznej miary do zmierzenia obwodu, a następnie obliczyć średnicę. Do pomiaru średnicy zewnętrznej niezastąpiona jest suwmiarka. W przypadku wątpliwości, warto porównać zmierzone wartości z dostępnymi tabelami średnic nominalnych (DN), aby potwierdzić typ rury.

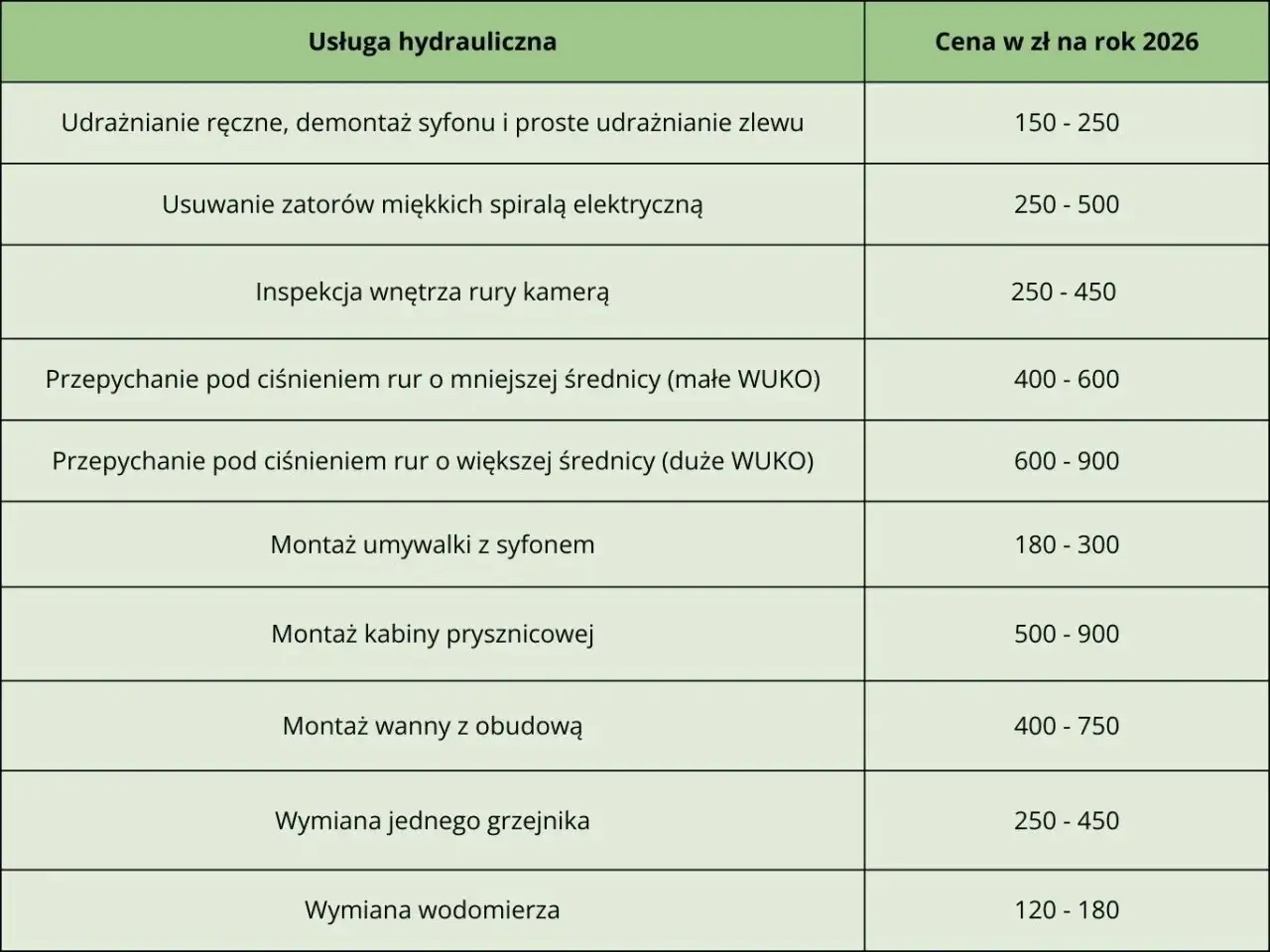

Przeczytaj również: Ile kosztuje wizyta hydraulika? Sprawdź, co wpływa na ceny usług
Nieuwzględnienie grubości ścianki rury – kiedy ma to krytyczne znaczenie?
Grubość ścianki rury ma ogromne znaczenie, zwłaszcza gdy potrzebujemy dokładnie znać średnicę wewnętrzną lub zewnętrzną. Ignorowanie tego parametru jest błędem, ponieważ wpływa on bezpośrednio na wytrzymałość rury i jej realny prześwit. W instalacjach pod wysokim ciśnieniem lub tam, gdzie wymagany jest precyzyjny przepływ, grubość ścianki jest równie ważna jak sama średnica.
