Hydraulika siłowa: Co to jest? Jak działa i gdzie ją spotkasz?

Hydraulika siłowa to fascynująca dziedzina techniki, która, choć często działa w ukryciu, jest fundamentem dla wielu współczesnych maszyn i urządzeń. Pozwala ona na przenoszenie ogromnych sił i precyzyjne sterowanie ruchem przy użyciu cieczy. W tym artykule przeprowadzimy Cię przez podstawy hydrauliki, wyjaśnimy jej kluczowe zasady działania i pokażemy, gdzie możesz spotkać jej zastosowania na co dzień. Przygotuj się na podróż do świata, w którym ciecz staje się potężnym narzędziem.

Dlaczego technologia oparta na cieczy napędza nasz świat? Wprowadzenie do hydrauliki

Zastanawiałeś się kiedyś, jak wielotonowa koparka jest w stanie podnosić i przemieszczać ogromne ilości ziemi, czy jak płynnie działają hamulce w Twoim samochodzie? Za tymi wszystkimi, często niewidocznymi na pierwszy rzut oka, mechanizmami stoi hydraulika. To technologia, która wykorzystuje właściwości cieczy do przenoszenia energii i wykonywania pracy. Jest to "niewidzialna siła", która napędza niezliczone aspekty naszego życia, od prostych narzędzi po skomplikowane systemy przemysłowe. Zrozumienie jej podstaw jest kluczem do docenienia inżynierii, która kształtuje nasz świat.

Hydraulika, a w szczególności jej gałąź zwana hydrauliką siłową, jest fundamentalna dla współczesnej techniki. Pozwala na realizację zadań, które byłyby niemożliwe do wykonania przy użyciu tradycyjnych napędów mechanicznych, oferując przy tym wysoką precyzję i kontrolę. Według danych pogotowie-hydrauliczne.pl, jest to technologia, która umożliwia efektywne przenoszenie mocy w sposób, który jest zarówno wydajny, jak i kontrolowany.

Czym dokładnie jest hydraulika siłowa? Wyjaśnienie od absolutnych podstaw

Hydraulika siłowa to dziedzina inżynierii mechanicznej, która skupia się na wykorzystaniu cieczy, najczęściej specjalnego oleju hydraulicznego, jako medium do przenoszenia energii i sterowania ruchem. W odróżnieniu od ogólnej hydrauliki, która może obejmować na przykład systemy wodociągowe czy kanalizacyjne, hydraulika siłowa koncentruje się na generowaniu i kontrolowaniu dużych sił i momentów obrotowych. To właśnie dzięki niej maszyny budowlane mogą podnosić ciężkie ładunki, a prasy przemysłowe mogą kształtować metal.

Kluczową ideą jest tutaj "siła" możliwość wywierania ogromnego nacisku i wykonywania potężnej pracy przy użyciu stosunkowo kompaktowych urządzeń. To właśnie hydraulika siłowa pozwala na efektywne napędzanie maszyn w przemyśle, budownictwie, transporcie i wielu innych sektorach, gdzie wymagana jest duża moc i precyzja działania.

Prawo Pascala jak fizyka pozwala zwielokrotnić siłę?

Podstawą działania każdego układu hydrauliki siłowej jest genialne w swojej prostocie Prawo Pascala. Mówi ono, że ciśnienie wywierane na ciecz zamkniętą w naczyniu rozchodzi się w niej równomiernie we wszystkich kierunkach i jest takie samo w każdym punkcie. Co to oznacza w praktyce? Wyobraź sobie zamknięty zbiornik wypełniony olejem, wyposażony w dwa tłoki o różnej powierzchni. Jeśli przyłożysz niewielką siłę do mniejszego tłoka, wytworzysz w oleju pewne ciśnienie. Zgodnie z prawem Pascala, to samo ciśnienie będzie działać na większy tłok, ale ponieważ jego powierzchnia jest większa, całkowita siła działająca na niego będzie proporcjonalnie większa. To właśnie dzięki tej zasadzie możemy zwielokrotnić siłę niewielka siła przyłożona do małego tłoka generuje znacznie większą siłę na większym tłoku.

Prosty przykład? Podnośnik samochodowy typu "lewarek". Naciskając na rączkę, która porusza małym tłokiem, wytwarzasz ciśnienie w oleju. To ciśnienie działa na znacznie większy tłok, który podnosi samochód. W ten sposób, dzięki prawu Pascala, możemy podnosić bardzo ciężkie obiekty przy użyciu stosunkowo niewielkiego wysiłku.

Od energii silnika do potężnego ruchu zasada działania układu hydraulicznego krok po kroku

Działanie typowego układu hydraulicznego można opisać w kilku krokach, niczym krwiobieg w organizmie, gdzie pompa działa jak serce, a przewody jak naczynia krwionośne. Oto jak to przebiega:

1. Zasilanie pompy: Cały proces rozpoczyna się od pompy hydraulicznej. Jest ona zazwyczaj napędzana przez zewnętrzny silnik (np. elektryczny, spalinowy), który dostarcza jej energię mechaniczną.
2. Tłoczenie cieczy: Pompa zasysa ciecz roboczą (najczęściej olej) ze zbiornika i pod ciśnieniem tłoczy ją do układu. To właśnie pompa inicjuje przepływ energii w systemie.
3. Sterowanie przepływem: Ciecz pod ciśnieniem przepływa przez przewody i węże hydrauliczne. Na swojej drodze napotyka zawory, które decydują o kierunku przepływu, jego natężeniu oraz ciśnieniu. To "mózg" systemu, który kieruje energię tam, gdzie jest potrzebna.
4. Wykonanie pracy: W końcu ciecz dociera do elementu wykonawczego siłownika hydraulicznego lub silnika hydraulicznego. Siłownik zamienia energię hydrauliczną na ruch liniowy (np. podnoszenie ramienia koparki), a silnik hydrauliczny na ruch obrotowy (np. napędzanie bębna).
5. Powrót cieczy: Po wykonaniu pracy, ciecz wraca do zbiornika, często przez system filtrów, które usuwają z niej zanieczyszczenia. Cykl się zamyka, a system jest gotowy do ponownego działania.

Anatomia siły: Z jakich elementów zbudowany jest każdy układ hydrauliczny?

Aby w pełni zrozumieć, jak działa hydraulika siłowa, warto przyjrzeć się jej kluczowym komponentom. Każdy z nich pełni specyficzną rolę, a ich współpraca jest kluczowa dla prawidłowego funkcjonowania całego systemu. To właśnie te części tworzą "mięśnie" i "układ nerwowy" maszyn napędzanych hydraulicznie.

Pompa hydrauliczna serce, które tłoczy życie w maszynę

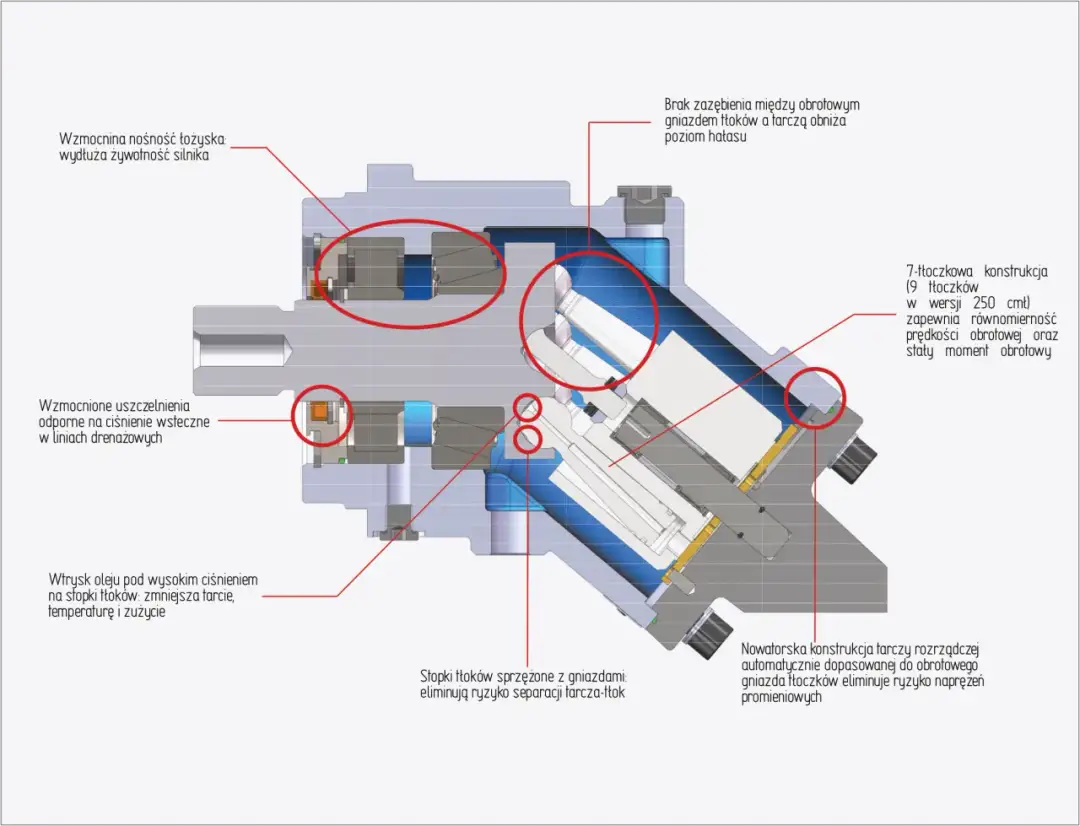

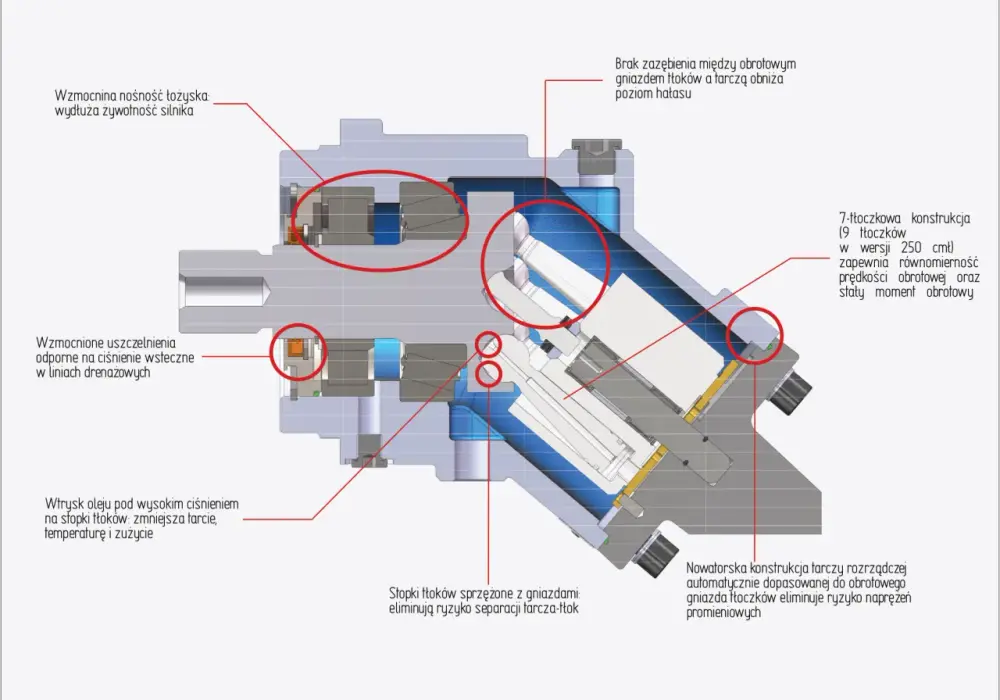

Pompa hydrauliczna jest bez wątpienia sercem każdego układu hydraulicznego. Jej głównym zadaniem jest przetworzenie energii mechanicznej, dostarczanej przez silnik napędowy (np. elektryczny lub spalinowy), na energię hydrauliczną w postaci przepływu cieczy pod ciśnieniem. Pompa zasysa olej ze zbiornika i tłoczy go do dalszej części układu, inicjując cały proces. Bez sprawnej pompy, układ hydrauliczny po prostu nie działa.

Siłowniki i silniki hydrauliczne potężne mięśnie wykonujące pracę

Siłowniki i silniki hydrauliczne to elementy wykonawcze, które zamieniają energię hydrauliczną z powrotem na energię mechaniczną, wykonując konkretną pracę. Siłowniki generują ruch liniowy mogą pchać, ciągnąć, podnosić lub opuszczać. Silniki hydrauliczne natomiast generują ruch obrotowy, podobnie jak tradycyjne silniki elektryczne, ale napędzane są cieczą pod ciśnieniem. To właśnie te komponenty odpowiadają za fizyczne działanie maszyny podnoszenie łyżki koparki, obracanie koła młyńskiego czy wysuwanie podpory.

Zawory sterujące mózg operacji decydujący o kierunku i sile

Zawory hydrauliczne pełnią rolę "mózgu" układu. Są to urządzenia, które sterują przepływem cieczy roboczej, decydując o jej kierunku, ciśnieniu i natężeniu. Dzięki nim możemy precyzyjnie kontrolować ruch siłowników i silników, zatrzymywać przepływ, regulować prędkość czy ograniczać maksymalne ciśnienie w systemie. Istnieje wiele rodzajów zaworów, od prostych kierunkowych po skomplikowane proporcjonalne, które umożliwiają niezwykle dokładne sterowanie pracą maszyny.

Ciecz hydrauliczna cichy bohater w krwiobiegu systemu

Ciecz hydrauliczna, najczęściej specjalny olej, jest często niedocenianym bohaterem układu. Jej rola wykracza daleko poza samo przenoszenie energii. Olej hydrauliczny musi również smarować ruchome części elementów takich jak pompy i siłowniki, zapobiegając ich zużyciu. Dodatkowo, pełni funkcję chłodzącą, odprowadzając ciepło generowane podczas pracy układu, a także pomaga w usuwaniu zanieczyszczeń z systemu, które są następnie wyłapywane przez filtry.

Zbiornik, filtry, przewody niezbędne zaplecze techniczne

Poza głównymi elementami, każdy układ hydrauliczny wymaga również odpowiedniego zaplecza technicznego. Zbiornik służy do magazynowania oleju hydraulicznego, a także pomaga w jego chłodzeniu i separacji powietrza. Filtry są kluczowe dla utrzymania czystości cieczy roboczej, co bezpośrednio przekłada się na żywotność i niezawodność całego systemu. Przewody i węże hydrauliczne natomiast stanowią "drogi" dla cieczy, transportując ją pod ciśnieniem między poszczególnymi komponentami układu, często w trudnych warunkach.

Gdzie na co dzień spotykasz efekty działania hydrauliki? Zaskakujące przykłady

Chociaż hydraulika siłowa kojarzy się głównie z wielkimi maszynami przemysłowymi, jej obecność jest znacznie szersza i często spotykamy ją w miejscach, których byśmy się nie spodziewali. Jest to technologia tak wszechstronna, że przenika do niemal każdej dziedziny życia, gdzie potrzebna jest duża siła i precyzyjne sterowanie.

Maszyny budowlane i rolnicze: Od koparki po kombajn

To chyba najbardziej oczywiste zastosowanie hydrauliki. Koparki, ładowarki, dźwigi, spychacze wszystkie te maszyny budowlane polegają na układach hydraulicznych do poruszania potężnymi ramionami, łyżkami i innymi narzędziami. Podobnie w rolnictwie: ciągniki z hydraulicznymi podnośnikami, prasy do słomy, kombajny zbożowe wszędzie tam hydraulika umożliwia wykonywanie ciężkich prac polowych z precyzją i mocą.

Motoryzacja: Jak hydraulika pomaga Ci hamować i skręcać?

W świecie motoryzacji hydraulika jest obecna na każdym kroku, choć często jej nie dostrzegamy. Najlepszym przykładem są układy hamulcowe naciskając na pedał hamulca, uruchamiasz układ hydrauliczny, który przenosi siłę na klocki hamulcowe. Wspomaganie kierownicy, które ułatwia manewrowanie pojazdem, również często opiera się na hydraulice. Dodatkowo, mechanizmy wywrotek w ciężarówkach czy podnośniki w warsztatach samochodowych to kolejne przykłady zastosowania tej technologii.

Przemysł ciężki: Prasy kształtujące stal i linie produkcyjne

W przemyśle ciężkim hydraulika jest nieodzowna. Ogromne prasy hydrauliczne są w stanie wywierać nacisk setek, a nawet tysięcy ton, co pozwala na kształtowanie metali, produkcję elementów z tworzyw sztucznych czy formowanie odlewów. Linie produkcyjne, systemy transportu bliskiego, podnośniki przemysłowe wszędzie tam, gdzie potrzebna jest niezawodna i potężna siła, hydraulika odgrywa kluczową rolę.

Lotnictwo i transport morski: Niezawodność w ekstremalnych warunkach

W lotnictwie hydraulika odpowiada za sterowanie kluczowymi elementami samolotu, takimi jak powierzchnie sterowe (lotki, stery wysokości i kierunku) czy podwozie. Wymaga to niezwykłej precyzji i niezawodności, nawet w ekstremalnych warunkach. Podobnie w transporcie morskim: hydraulika napędza ster statków, systemy załadunku i rozładunku na statkach towarowych, a także steruje pracą dźwigów pokładowych.

Moc i precyzja kontra potencjalne wyzwania: Co warto wiedzieć o zaletach i wadach hydrauliki?

Jak każda zaawansowana technologia, hydraulika siłowa ma swoje mocne strony, które czynią ją niezastąpioną w wielu zastosowaniach, ale także pewne ograniczenia, o których warto pamiętać. Zrozumienie tych aspektów pozwala na świadomy wybór i efektywne wykorzystanie systemów hydraulicznych.

Główne atuty: Ogromna siła, precyzja i kompaktowa budowa

• Generowanie ogromnych sił: Hydraulika pozwala na uzyskanie bardzo dużych sił i momentów obrotowych przy stosunkowo niewielkich rozmiarach elementów wykonawczych, co jest trudne do osiągnięcia innymi metodami.
• Precyzja sterowania: Nowoczesne układy hydrauliczne, zwłaszcza te z zaworami proporcjonalnymi i serwozaworami, oferują niezwykłą precyzję w sterowaniu ruchem, prędkością i pozycją.
• Płynność ruchu: Ciecz jako medium robocze zapewnia płynne i łagodne ruchy, bez szarpnięć i drgań, co jest ważne w wielu aplikacjach.
• Kompaktowa budowa: Siłowniki i silniki hydrauliczne są często mniejsze i lżejsze od swoich odpowiedników mechanicznych lub elektrycznych, przy zachowaniu porównywalnej lub większej mocy.
• Łatwość przenoszenia mocy: Energia może być łatwo przenoszona na duże odległości za pomocą przewodów, co pozwala na umieszczenie jednostki napędowej (np. silnika z pompą) w dogodnym miejscu, z dala od elementu wykonawczego.

Przeczytaj również: 1/2 cala ile to cm w hydraulice - prosta konwersja dla inżynierów

Ograniczenia i typowe problemy: Wycieki, temperatura i potrzeba konserwacji

• Ryzyko wycieków: Układy hydrauliczne pracują pod wysokim ciśnieniem, co stwarza ryzyko wycieków oleju. Wycieki nie tylko prowadzą do strat cieczy roboczej, ale mogą być również problemem ekologicznym i stanowić zagrożenie pożarowe.
• Wrażliwość na temperaturę: Właściwości oleju hydraulicznego (np. lepkość) zmieniają się wraz z temperaturą. Zbyt wysoka temperatura może prowadzić do degradacji oleju i uszkodzenia elementów, a zbyt niska do utraty płynności i problemów z uruchomieniem.
• Konieczność konserwacji: Systemy hydrauliczne wymagają regularnej konserwacji, w tym kontroli poziomu i stanu oleju, wymiany filtrów oraz inspekcji przewodów i uszczelnień. Zaniedbanie tych czynności może prowadzić do awarii.
• Zanieczyszczenie cieczy: Czystość oleju hydraulicznego jest kluczowa dla żywotności układu. Zanieczyszczenia, takie jak kurz, opiłki metalu czy woda, mogą powodować przyspieszone zużycie elementów i awarie.
• Hałas: Niektóre układy hydrauliczne, zwłaszcza pompy, mogą generować znaczący hałas podczas pracy, co może być problemem w niektórych środowiskach.

Hydraulika czy pneumatyka? Czym różnią się te dwie kluczowe technologie?

Zarówno hydraulika, jak i pneumatyka wykorzystują ciecze (w szerokim rozumieniu, w tym gazy) do przenoszenia energii, ale różnią się fundamentalnie pod wieloma względami. Wybór między nimi zależy od specyficznych wymagań aplikacji. Oto kluczowe różnice:
